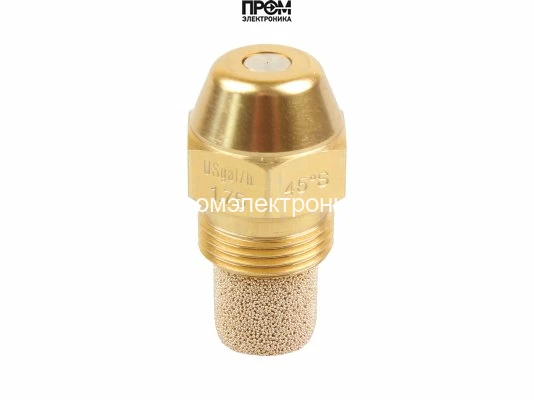

Форсунка Danfoss OD-S 1,75 USgal/h, 45° (030F4930)
Форсунка Danfoss OD-S: 1,75 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,75 USgal/h, 45° (030F4930)
Форсунка Danfoss OD-S 1,75 USgal/h, 45° (030F4930) — арт. 030F4930
Форсунка Danfoss OD-S 1,75 USgal/h, 45° (030F4930) (030F4930) — высокоточнаe газо‑/масляная форсунка, спроектированная для стабильного и равномерного распыления топлива с углом распыла 45º и расходом 1,75. Предназначена для обеспечения оптимального соотношения топливо/воздух в горелочных устройствах, что повышает эффективность горения и снижает выбросы при эксплуатации.
Ключевые характеристики
- Модель: Danfoss OD 1,75 / 45º S, арт. 030F4930;
- Угол распыла: 45º — равномерное конусное распределение факела;
- Расход: 1,75 (единицы по спецификации производителя);
- Конструкция: коническая головка для точной центровки и герметичности;
- Встроенный фильтр: ячейка 75 µm — повышенная защита от засоров и продленный срок службы;
- Резьбовое соединение: 9/16-24UNEF-2A — промышленный стандарт для быстрой установки;
- Ключ для монтажа: 16 мм — удобство сервисного обслуживания;
- Контроль качества: прохождение электронного теста, подтверждающее соответствие рабочим параметрам.
Преимущества и эксплуатационные свойства
Данная форсунка обеспечивает стабильную факельную картину и точную дозировку топлива, что особенно важно для горелок и котлов с требованием к постоянству тепловой нагрузки. Встроенный фильтр 75 µm снижает риск образования отложений в сопле, уменьшая необходимость частых чисток и профилактики. Конусная головка и стандартизированное резьбовое соединение упрощают монтаж и обеспечивают надежную герметизацию при частых циклах пуска и остановки.
Области применения
Форсунка Danfoss OD-S 1,75 USgal/h, 45° (030F4930) применяется в промышленных и коммунальных установках: газомазутные горелки, паровые и водогрейные котлы, промышленные печи и сушильные камеры, резервные генераторы и системы отопления предприятий. Рекомендуется для систем, где требуется стабильное распыление, экономичное потребление топлива и уменьшение продуктов неполного сгорания.
Техническая проверка и электронный тест гарантируют соответствие заявленным параметрам, что делает эту модель подходящим выбором для ответственных эксплуатационных задач.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4930 — форсунка исполнения OD-S с расходом 1,75 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,75 USgal/h, 45° (030F4930)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
