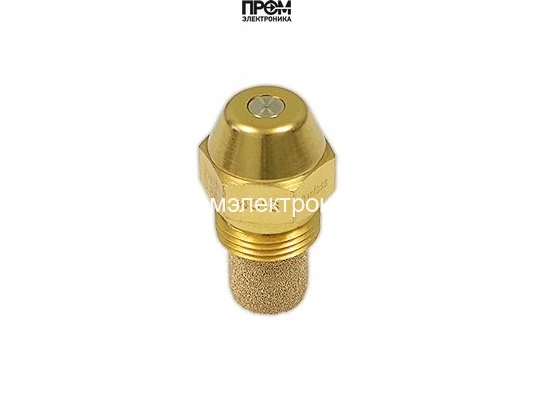

Форсунка Danfoss OD-S 1,65 USgal/h, 45° (030F4929)
Форсунка Danfoss OD-S: 1,65 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,65 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,65 USgal/h, 45° (030F4929)
Форсунка Danfoss 1.65 / 45º S OD — арт. 030F4929
Форсунка Danfoss OD-S 1,65 USgal/h, 45° (030F4929) (арт. 030F4929) — запчасть для горелок на жидком топливе, спроектированная для стабильного распыления и эффективного сгорания. Номинальный расход 1,65 галлона в час обеспечивает оптимальную топливоподачу при типичных режимах отопительных котлов и промышленных горелок, требующих точного соотношения воздух/топливо.
Конструкция и материалы
- Корпус и сопло — износостойкая латунь, обеспечивающая долговечность и коррозионную стойкость.
- Коническая головка сопла — обеспечивает равномерное и контролируемое распыление топлива под углом 45° (S).
- Встроенный фильтр — спеченные бронзовые шарики, задерживают механические частицы до 75 µм, предотвращая засорение и продлевая срок службы форсунки.
Технические особенности
- Тип: OD (внешнее дренирование/особенность исполнения для конкретных горелочных систем).
- Расход: 1,65 галлона в час (gph).
- Угол распыла: 45° (S), коническая геометрия для стабильной факельной формы.
- Фильтрация: спеченные бронзовые шарики, эффективность до 75 µм.
- Момент затяжки/монтаж: ключ 16 мм для установки и демонтажа.
Применение
Форсунка предназначена для стандартных и специализированных горелочных устройств, работающих на дизельном топливе, мазуте и других жидких горючих средах. Рекомендуется для отопительных котлов, промышленных горелок, резервных энергетических установок и систем, где важна стабильность факела и низкий уровень эмиссий при различных нагрузках.
Преимущества при эксплуатации
- Стабильное распыление и равномерное горение при широкой линейке режимов работы.
- Снижение риска засорения благодаря бронзовому фильтру и высокой точности изготовления сопла.
- Удобство монтажа: стандартный 16 мм ключ и типоразмер, совместимый с большинством горелочных корпусов.
- Материалы и конструкция обеспечивают длительную работоспособность и минимальные эксплуатационные вмешательства.
Все элементы форсунки прошли проверку качества и соответствуют требованиям безопасности для использования в отопительных и промышленных устройствах.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4929 — форсунка исполнения OD-S с расходом 1,65 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,65 USgal/h, 45° (030F4929)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,65 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
