Форсунка Danfoss OD-S 1,50 USgal/h, 45° (030F4928)

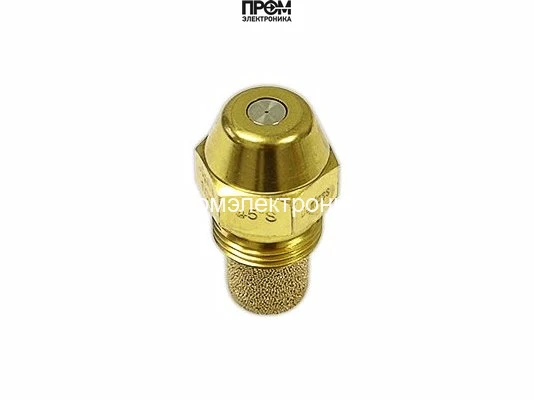

Форсунка Danfoss OD-S: 1,50 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,50 USgal/h, 45° (030F4928)
Форсунка Danfoss OD-S 1,50 USgal/h, 45° (030F4928) — арт. 030F4928
Форсунка Danfoss OD-S 1,50 USgal/h, 45° (030F4928) (арт. 030F4928) — высокоточная распылительная насадка для жидкого топлива, разработанная для стабильной и экономичной работы горелочных устройств. Пропускная способность 1,50 гал/ч обеспечивает предсказуемую подачу топлива при заданных режимах, а угол распыления 45° гарантирует равномерное распределение факела и оптимальное смешивание топлива с воздухом для полного сгорания.
- Производительность: 1,50 гал/ч (стабильный расход для повторяемых режимов работы).
- Угол распыления: 45° — ровное покрытие камеры сгорания, снижает локальные перегревы.
- Фильтрация: встроенный фильтр из спечённых бронзовых шариков очищает топливо от частиц ≥75 µм, предотвращая засоры и продлевая срок службы сопла.
- Материал корпуса: латунь — повышенная коррозионная стойкость и механическая прочность при контакте с компонентами топлива.
- Соединение: 9/16-24 UNEF-2A — совместимость с типовыми интерфейсами горелочных узлов.
- Монтаж: затяжка ключом 16 мм — удобство установки и замены в полевых условиях.
Форсунка проходит визуальные и электронные тесты, а также испытания качества, что подтверждает её работоспособность в длительных циклах эксплуатации. Конструкция рассчитана на эксплуатацию в условиях переменных нагрузок: стабильная подача и равномерное распыление сохраняются при пуско-наладочных операциях и при переходных режимах.
Области применения: котельные и отопительные установки на жидком топливе, промышленные горелки, агрегаты теплоснабжения, лабораторные и опытные стенды, где требуется точный расход топлива и равномерное распыление. Рекомендуется для систем, в которых важна надежность фильтрации и совместимость с резьбовым соединением 9/16-24 UNEF-2A.
Выбирая данную модель, вы получаете форсунку с проверенной геометрией сопла, стойким латунным корпусом и защитой от механических загрязнений — решение для профессиональных монтажных и сервисных задач.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4928 — форсунка исполнения OD-S с расходом 1,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,50 USgal/h, 45° (030F4928)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
