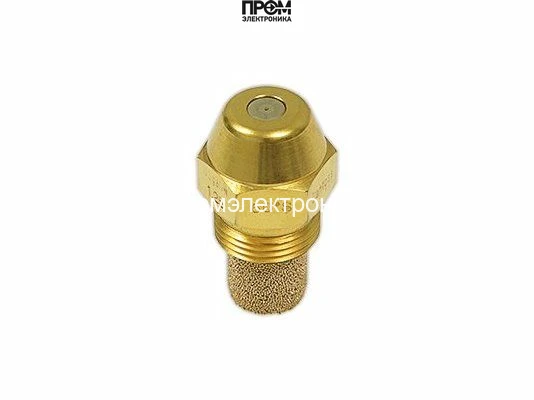

Форсунка Danfoss OD-S 1,25 USgal/h, 60° (030F6924)
Форсунка Danfoss OD-S: 1,25 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,25 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,25 USgal/h, 60° (030F6924)
Форсунка Danfoss OD-S 1,25 USgal/h, 60° (030F6924) — арт. 030F6924
Форсунка Danfoss OD-S 1,25 USgal/h, 60° (030F6924) (арт. 030F6924) — специализированное решение для стандартных горелок и отопительных систем, обеспечивающее стабильную и экономичную подачу топлива. Разработана для равномерного распыления и качественного смешивания топлива с воздухом, что повышает эффективность сжигания и тепловую отдачу.
- Расход топлива: 1,25 галлонов в час (1,25 гал/ч).
- Угол распыла: 60° S (конус стандартного типа).
- Корпус: износостойкая латунь.
- Фильтрация: встроенный фильтр из спеченных бронзовых шариков, размер очистки 75 мкм.
- Тестирование и сертификаты: прошла электронный тест и сертифицирована в соответствии с европейскими стандартами.
Конструкция с конической головкой стандартного типа обеспечивает равномерное распределение топлива по камере сгорания, что снижает локальные перегревы и улучшает стабильность факела. Корпус из латуни повышенной износостойкости минимизирует эрозию при длительной эксплуатации, снижая частоту замены и влияя на снижение эксплуатационных затрат.
Встроенный фильтр из спеченных бронзовых шариков обеспечивает тонкую очистку струи (75 мкм), существенно уменьшая риск засорения форсунки и продлевая срок службы оборудования. Такое решение особенно эффективно в системах с переменным качеством топлива или при наличии мелких механических примесей в топливной магистрали.
Применение: форсунка рекомендована для стандартных газойльных и дизельных горелок в бытовых и промышленных котельных, отопительных агрегатах, технологических нагревательных установках и иных системах, где требуется надёжная и предсказуемая подача топлива с расходом 1,25 гал/ч. Подходит для замены в существующих горелочных узлах со стандартным 60° S распылом.
Преимущества модели: стабильная теплоотдача, уменьшенные требования к техническому обслуживанию благодаря фильтрационной системе, высокая механическая стойкость корпуса и подтверждённая соответствие европейским нормам качества и безопасности.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6924 — форсунка исполнения OD-S с расходом 1,25 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,25 USgal/h, 60° (030F6924)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,25 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
