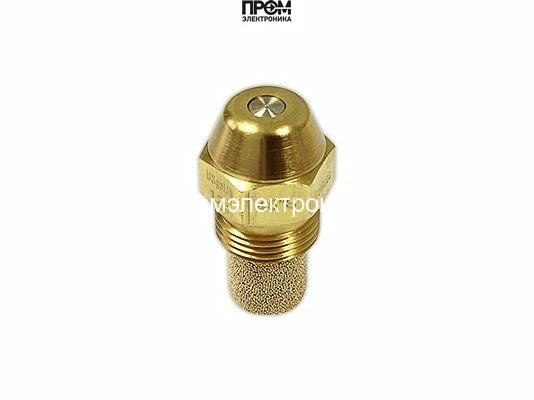

Форсунка Danfoss OD-S 1,25 USgal/h, 45° (030F4924)
Форсунка Danfoss OD-S: 1,25 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,25 USgal/h, 45° (030F4924)
Форсунка Danfoss OD-S 1,25 USgal/h, 45° (030F4924) — арт. 030F4924
Форсунка Danfoss OD-S 1,25 USgal/h, 45° (030F4924) (арт. 030F4924) — специализированный распылитель для жидкого топлива, разработанный для равномерного и точного дозирования в отопительных и котельных системах. Угол распыления 45° и тип распыла S обеспечивают оптимальную форму факела и стабильное смешение топлива с воздухом, что повышает эффективность сгорания и снижает образование нагара.
- Тип и размер: OD 1,25, 45° S;
- Артикул: 030F4924;
- Материал головки: коническая латунная головка — повышенная износостойкость и коррозионная устойчивость;
- Фильтрация: встроенный фильтр из спеченных бронзовых шариков, отсечение частиц ≥ 75 µм;
- Соединение: резьба 9/16-24UNEF-2A;
- Ключ для монтажа: 16 мм;
- Контроль качества: пропускная способность и характеристика распыла протестированы электронными методами;
- Соответствие: выполнена в соответствии с европейскими стандартами качества.
Конструкция с конической латунной головкой гарантирует стабильность факела и долговременную работу в условиях циклических нагрузок. Встроенный фильтр из спеченных бронзовых шариков защищает распылитель от засорения и обеспечивает бесперебойную работу при использовании топлива с допустимым уровнем примесей. Отсечение частиц размером от 75 µм снижает риск повреждения форсунки и сопутствующих элементов системы.
Области применения: отопительные котлы средней и малой мощности, бытовые и промышленные горелки, пеллетные и жидкотопливные установки, ремонт и сервис горелочных узлов. Форсунка особенно эффективна в системах, требующих стабильного факела при переменных режимах работы и точного соответствия параметров распыла.
Монтаж выполняется стандартным ключом 16 мм; резьбовое соединение 9/16-24UNEF-2A обеспечивает надежную установку без дополнительной доработки. Электронные методы испытаний подтверждают соблюдение заявленных расходных характеристик и геометрии распыла, что упрощает подбор и замену в существующих системах.
Форсунка Danfoss OD-S 1,25 USgal/h, 45° (030F4924) (030F4924) — практичное решение для обеспечения стабильного сгорания и длительного срока службы горелочного оборудования.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4924 — форсунка исполнения OD-S с расходом 1,25 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,25 USgal/h, 45° (030F4924)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
