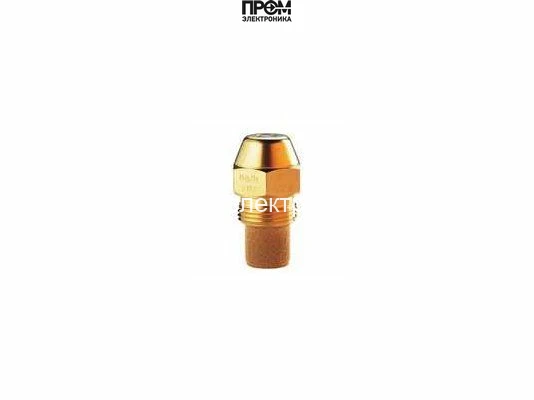

Форсунка Danfoss OD-S 1,10 USgal/h, 60° (030F6922)
Форсунка Danfoss OD-S: 1,10 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,10 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,10 USgal/h, 60° (030F6922)
Форсунка Danfoss OD-S 1,10 USgal/h, 60° (030F6922) — Арт: 030F6922
Форсунка Danfoss OD-S 1,10 USgal/h, 60° (030F6922) предназначена для точной и стабильной подачи жидкого топлива в горелочные устройства. Пропускная способность 1,10 галлона в час (1,10 GPH) обеспечивает оптимальную подачу топлива при средних нагрузках, а тип распыла S гарантирует равномерное распределение струи по радиусу под углом 60º, что повышает качество распыла и коэффициент полезного действия горелки.
Ключевые характеристики
- Арт.: 030F6922
- Пропускная способность: 1,10 GPH (галлон/час)
- Угол распыла: 60º
- Тип распыла: S (специфическая форма сопла для равномерного факела)
- Страна производства: Дания
- Аналоги/альтернативные артикула: 0081109, 13022207, 1458323091, 111591, 134033, 13016084
Преимущества модели
- Стабильная пропускная способность при рабочих давлениях, характерных для промышленных и бытовых горелок.
- Равномерный S-распыл с углом 60º обеспечивает энергоэффективное и чистое сгорание топлива.
- Совместимость с широким списком аналогичных артикулов упрощает подбор замены при техническом обслуживании.
- Оптимизированная геометрия распылителя снижает риск образования крупных капель и неполного сгорания.
Области применения
Форсунка Danfoss OD-S 1,10 USgal/h, 60° (030F6922) применяется в промышленных и коммерческих горелках, котельных установках среднего и малого класса, а также в системах отопления и технологических печах, где требуется стабильный и равномерный факел с углом распыла 60º. Подходит для замены в горелочных блоках, где необходимы артикула-аналоги, указанные выше.
Совместимость и подбор
При замене рекомендуется сверять артикул и параметры пропускной способности и угла распыла. Наличие нескольких альтернативных артикулов позволяет быстро подобрать эквивалент для разных моделей горелок без потери рабочих характеристик.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)Техническое описание и применение
Исполнение и назначение
Danfoss 030F6922 — форсунка исполнения OD-S с расходом 1,10 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,10 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,10 USgal/h, 60° (030F6922)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,10 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
