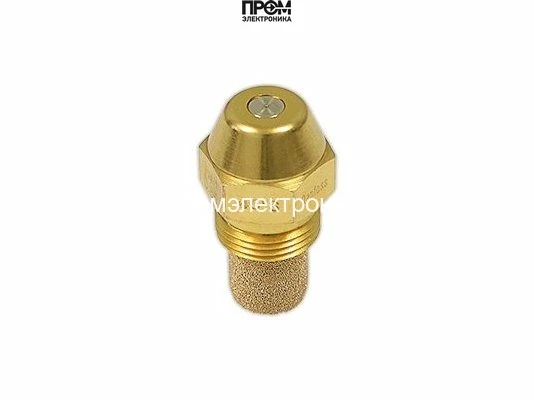

Форсунка Danfoss OD-S 1,10 USgal/h, 45° (030F4922)
Форсунка Danfoss OD-S: 1,10 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,10 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,10 USgal/h, 45° (030F4922)
Форсунка Danfoss 1.10 / 45º S OD — арт. 030F4922
Форсунка Danfoss 1.10 / 45º S OD (арт. 030F4922) предназначена для точного и стабильного распыла жидкого топлива с расходом 1,10 галл./ч при угле распыла 45°. Рисунок распыла типа S обеспечивает оптимальное распределение струй и равномерное горение в камере сгорания, что повышает тепловую эффективность и снижает образование локальных перегревов.
- Тип: OD 1,10 / 45º S
- Артикул: 030F4922
- Расход: 1,10 галл./ч
- Угол распыла: 45°
- Рисунок распыла: S
- Ключ для монтажа: 16 мм
Конструкция выполнена в стандартном исполнении с конической головкой, что обеспечивает стабильную центровку в сопловом узле и упрощает обслуживание. Корпус изготовлен из латуни повышенной прочности, устойчивой к коррозии и термическим нагрузкам. Внутреннее устройство включает завихритель, распылитель, ограничитель и встроенный фильтр из спечённых бронзовых шариков (75 µм), предотвращающий попадание механических частиц в распыляющую полость и продлевающий срок службы форсунки.
Форсунка проходит комплекс проверок: визуальный контроль геометрии, электронная проверка расхода и качества распыла, что обеспечивает соответствие заявленным параметрам и стабильную работу в различных режимах горения. Коническая головка и точная обработка каналов гарантируют повторяемость характеристик при замене и обслуживании.
Области применения: масляные горелки отопительных котлов бытового и коммерческого назначения, котельные установки промышленных и муниципальных объектов, стационарные и мобильные теплогенераторы, а также специализированные топочные устройства, требующие равномерного распыла топлива и стабильной теплоотдачи.
Преимущества данной модели: стабильный расход 1,10 галл./ч, четкий S-распыл, долговечный латунный корпус, фильтр 75 µм и удобство монтажа ключом 16 мм. Форсунка обеспечивает надежную и долговременную работу системы при регулярном обслуживании.
Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4922 — форсунка исполнения OD-S с расходом 1,10 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,10 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,10 USgal/h, 45° (030F4922)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,10 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
