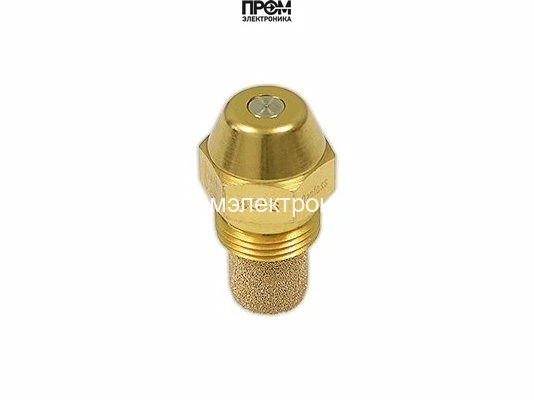

Форсунка Danfoss OD-S 0,85 USgal/h, 45° (030F4918)
Форсунка Danfoss OD-S: 0,85 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,85 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,85 USgal/h, 45° (030F4918)
Форсунка Danfoss OD-S 0,85 USgal/h, 45° (030F4918) — арт. 030F4918
Форсунка Danfoss OD-S 0,85 USgal/h, 45° (030F4918) (арт. 030F4918) предназначена для установки на промышленных и бытовых горелках, обеспечивая стабильную работу топливной системы и оптимальное сгорание. Модель гарантирует качественное распыление топлива с режимом распыления S, что обеспечивает равномерное распределение капель по камере сгорания, повышая теплоотдачу и снижая расход топлива при длительной эксплуатации.
Конструкция и материалы
Корпус форсунки выполнен с учетом требований точной дозировки; распылитель обеспечивает однородную фактуру струи. Внутренний фильтр — спеченные бронзовые шарики — эффективно задерживают посторонние частицы размером от 45 µм, предотвращая засорение посадочного отверстия и износ рабочих элементов. Такая конструкция повышает ресурс форсунки и снижает частоту технического обслуживания.
Технические характеристики
- Тип распыления: S (симметричное)
- Производительность: OD 0,85
- Угол распыла: 45º
- Артикул: 030F4918
- Соединение: 9/16 - 24 UNEF - 2A
- Размер ключа для монтажа: 16 мм
- Фильтрация: спеченные бронзовые шарики, эффективны от 45 µм
- Контроль качества: серия визуальных и электронных тестов, строгие испытания на надежность
Области применения
Форсунка применяется в газо-, дизельных и мазутных горелках различного типа: котельные установки, промышленные теплогенераторы, отопительные агрегаты коммерческих и производственных объектов. Модель особенно эффективна в системах, где требуются равномерное распыление и устойчивое горение при переменных нагрузках.
Монтаж и эксплуатация
Установка производится на резьбовое соединение 9/16 - 24 UNEF - 2A с использованием ключа 16 мм. Наличие встроенного фильтра уменьшает требования к предварительной очистке топлива, однако рекомендуются периодические проверки состояния фильтра и плотности соединения. Надежность и повторяемость работы подтверждены серией тестов, что обеспечивает безопасную и предсказуемую эксплуатацию в рабочих условиях.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4918 — форсунка исполнения OD-S с расходом 0,85 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,85 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,85 USgal/h, 45° (030F4918)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,85 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
