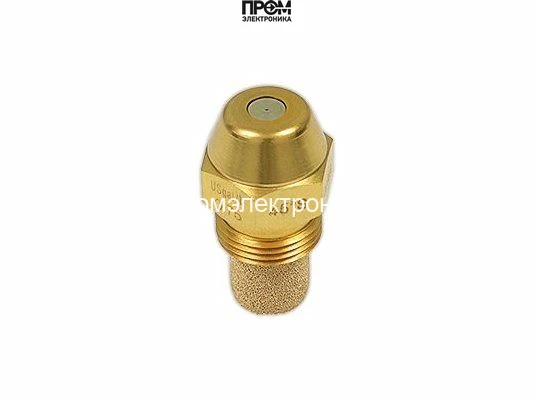

Форсунка Danfoss OD-S 0,75 USgal/h, 45° (030F4916)
Форсунка Danfoss OD-S: 0,75 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,75 USgal/h, 45° (030F4916)
Форсунка Danfoss OD-S 0,75 USgal/h, 45° (030F4916) — арт. 030F4916
Форсунка Danfoss OD-S 0,75 USgal/h, 45° (030F4916) (арт. 030F4916) предназначена для точного и равномерного распыления жидкого топлива с углом конуса 45°. Конструкция с конической головкой обеспечивает оптимальное смешивание топлива с воздухом и стабильное высокоэффективное сжигание в широком диапазоне режимов работы.
Ключевые характеристики
- Тип: OD 0,75 / 45º S
- Артикул: 030F4916
- Корпус: латунь
- Внутренние элементы: завихритель, распылитель, ограничитель
- Фильтр: спеченные бронзовые шарики, очистка до 45 µm
- Резьба соединения: 9/16-24UNEF-2A
Конструктивные преимущества
Латунный корпус форсунки обеспечивает коррозионную устойчивость и механическую прочность, а спечённый бронзовый фильтр повышает надёжность работы, задерживая загрязнения до 45 µm. Встроенный завихритель и точный распылитель формируют однородную топливно-воздушную смесь, что снижает неполное сгорание и отложения. Ограничитель расхода обеспечивает стабильную подачу топлива и уменьшение износа при переходных режимах.
Области применения
Форсунка разработана для применения в различных отопительных и промышленно-тепловых системах, где требуется точная подача жидкого топлива: низко- и среднетемпературные горелки промышленных и коммунально-бытовых котлов, пеллетные и мазутные горелочные устройства, стационарные отопительные модули и теплогенераторы. Подходит для систем, предъявляющих высокие требования к стабильности пламени и экономичности расхода топлива.
Монтаж и эксплуатация
Соединение осуществляется стандартной резьбой 9/16-24UNEF-2A, что обеспечивает герметичность и удобство замены. Конструктивная точность деталей минимизирует необходимость частой регулировки и обслуживания, при условии соблюдения рекомендаций по очистке фильтра и контролю качества топлива.
Форсунка Danfoss OD-S 0,75 USgal/h, 45° (030F4916) — оптимальное решение для систем, требующих надежного, точного и долговечного элемента распыла топлива.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4916 — форсунка исполнения OD-S с расходом 0,75 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,75 USgal/h, 45° (030F4916)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
