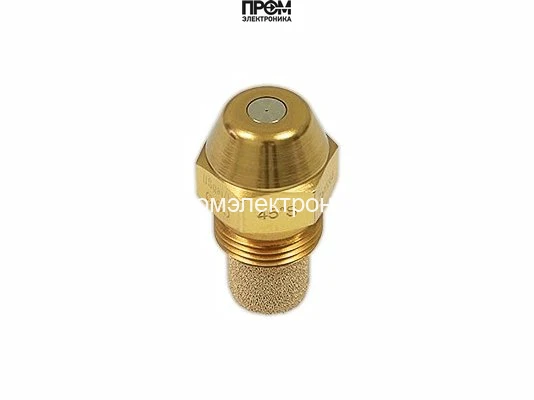

Форсунка Danfoss OD-S 0,60 USgal/h, 45° (030F4912)
Форсунка Danfoss OD-S: 0,60 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,60 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,60 USgal/h, 45° (030F4912)
Форсунка Danfoss OD-S 0,60 USgal/h, 45° (030F4912) — арт. 030F4912
Форсунка Danfoss OD-S 0,60 USgal/h, 45° (030F4912) (030F4912) разработана для точного распыления топливной смеси и обеспечения стабильного процесса смешивания с воздухом, что непосредственно повышает эффективность горения и общий КПД котельной установки. Конструкция с конической головкой гарантирует равномерную факел-форму, а угол распыла 45º обеспечивает оптимальную геометрию подачи топлива в камеру сгорания.
Встроенный фильтр с размером ячеек 45 µм предотвращает попадание механических частиц в сопло, снижая риск засорения и обеспечивая стабильную пропускную способность на протяжении всего срока эксплуатации. Такая фильтрация увеличивает ресурс работы форсунки и уменьшает частоту технического обслуживания при интенсивной эксплуатации.
Технические параметры для монтажа и эксплуатации: резьбовое соединение 9/16 - 24UNEF-2A обеспечивает совместимость с типовыми горелочными узлами; момент затяжки осуществляется с помощью ключа 16 мм, что упрощает замену и сервисное обслуживание. Диаметр и конструктивные допуски сопла выполнены в соответствии с заводской точностью для воспроизводимости параметров распыла.
- Тип: форсунка для жидкого топлива, модель OD 0,60 / 45º S
- Артикул: 030F4912
- Угол распыла: 45º
- Фильтр: встроенный, ячейки 45 µм
- Соединение: 9/16 - 24UNEF-2A
- Ключ для монтажа: 16 мм
Области применения: форсунка предназначена для использования в промышленных и коммунальных котельных установках, отопительных горелках котлов различной мощности, а также в системах, где требуется точное дозирование и качественное распыление топлива для обеспечения стабильного горения. Идеальна для модернизации и ремонта горелочных узлов, где важны надежность подачи и устойчивость факела.
Преимущества данной модели: минимизация засорения за счет мелкоячеистого фильтра, продленный межремонтный интервал, стабильная пропускная способность и предсказуемая форма распыла, что положительно сказывается на теплотехнических показателях и экономичности котельного оборудования.
Рекомендации по эксплуатации: устанавливать при отключенном питании горелки, проверять состояние фильтра при плановом обслуживании и обеспечивать правильную затяжку соединения ключом 16 мм. При правильной установке форсунка 030F4912 обеспечивает длительную и корректную работу в составе горелочного оборудования.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4912 — форсунка исполнения OD-S с расходом 0,60 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,60 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,60 USgal/h, 45° (030F4912)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,60 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
