Форсунка Danfoss OD-S 0,60 USgal/h, 60° (030F6912)
Форсунка Danfoss OD-S: 0,60 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,60 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,60 USgal/h, 60° (030F6912)
Форсунка Danfoss 0,60 / 60º S OD — арт. 030F6912
Форсунка Danfoss 0,60 / 60º S OD (арт. 030F6912) разработана для точного распыла жидкого топлива в горелочных устройствах. Угол распыления 60° и характерный рисунок S обеспечивают мелкодисперсное облако топлива с равномерным распределением по сечению камеры сгорания, что повышает полноту сгорания и эффективность теплопередачи на теплообменник.

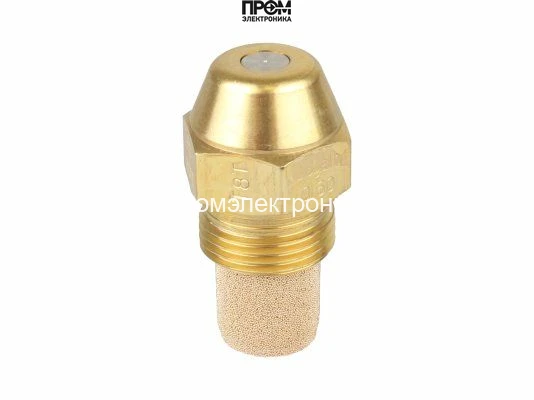

Конусная головка из прочной латуни гарантирует стабильную геометрию распылительного канала при длительной эксплуатации. Встроенный фильтр из спеченных бронзовых шариков удерживает частицы и механические примеси от 45 мкм, существенно снижая вероятность засорения сопла и продлевая интервалы между техническими обслуживаниями. Конструкция рассчитана на стандартный монтаж с применением ключа 16 мм, что обеспечивает надежное и быстое крепление при замене.
Преимущества модели
- Стабильная форма факела и угол 60° — равномерное распределение топлива в камере сгорания;
- Рисунок S — оптимальная поверхность контакта капель с окислителем для полного сгорания;
- Латунная коническая головка — повышенная стойкость к коррозии и износу;
- Фильтр из бронзовых шариков (45 мкм) — эффективная защита от загрязнений;
- Электронная проверка пропускной способности и рисунка распыла — гарантированные заводские параметры;
- Удобство монтажа ключом 16 мм — стандартизированная процедура установки.
Области применения
Форсунка предназначена для использования в отопительных котлах и горелках бытового и промышленного назначения, в дизельных и мазутных горелочных секциях малой и средней мощности, в котельных установках жилых и коммерческих зданий, а также в технологических тепловых агрегатах, где требуется точный контроль расхода и качественное распыление топлива для снижения образования сажи и вредных выбросов.
Технические характеристики
- Модель: Danfoss OD 0,60 / 60º S;
- Артикул: 030F6912;
- Угол распыла: 60°;
- Рисунок: S;
- Материал головки: латунь (коническая форма);
- Фильтр: спеченные бронзовые шарики, задержание от 45 мкм;
- Инструмент монтажа: ключ 16 мм;
- Контроль качества: электронные тесты пропускной способности и рисунка распыла; компоненты соответствуют европейским стандартам качества.
Форсунка Danfoss 0,60 / 60º S OD арт. 030F6912 обеспечивает надёжную, экономичную и предсказуемую работу горелочной системы при минимальном обслуживании. Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6912 — форсунка исполнения OD-S с расходом 0,60 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,60 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,60 USgal/h, 60° (030F6912)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,60 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
