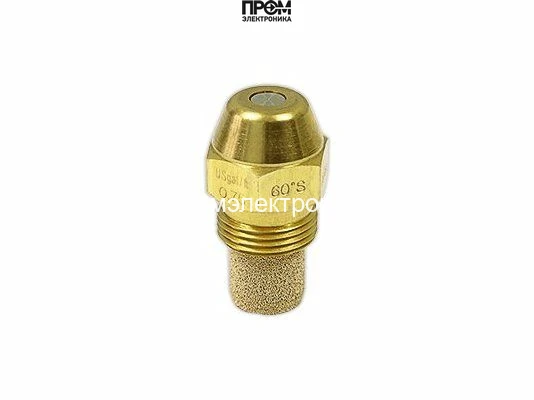

Форсунка Danfoss OD-S 0,75 USgal/h, 60° (030F6916)
Форсунка Danfoss OD-S: 0,75 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,75 USgal/h, 60° (030F6916)
Форсунка Danfoss OD-S 0,75 USgal/h, 60° (030F6916) — арт. 030F6916
Форсунка Danfoss OD-S 0,75 USgal/h, 60° (030F6916) (арт. 030F6916) — высокоточный распылитель топлива с постоянными рабочими характеристиками, разработанный для стабильного горения при минимальном расходе топлива. Модель имеет тип распыления S и угол раскрытия струи 60°, обеспечивая равномерное распределение топливной смеси в камере сгорания.
Ключевые характеристики
- Тип: Danfoss OD 0,75 / 60º S
- Артикул: 030F6916
- Диаметр отверстия: 0,75
- Угол распыла: 60°
- Тип распыла: S (сплошная конусная струя)
- Корпус: латунь, коническая головка
- Фильтрация: внутренний фильтр из спеченных бронзовых шариков, степень очистки 45 µм
- Ключ для монтажа: 16 мм
- Контроль качества: электронный тест готовности и соответствия параметрам
Преимущества конструкции
Коническая головка и точный профиль распыла гарантируют стабильное образование горючей смеси и равномерное теплоотдачу по всему объему камеры. Корпус из латуни сочетает прочность и коррозионную стойкость, а внедренный фильтр из спеченных бронзовых шариков защищает сопло от попадания механических примесей, продлевая ресурс и снижая риск засоров. Электронный тест каждой форсунки подтверждает соответствие заявленным гидравлическим и аэродинамическим параметрам.
Области применения
Форсунка применяется в отопительных и технологических системах, где требуется точный контроль распыла топлива: жидкотопливные горелки бытовых и промышленных котлов, печи и топки с форсунным впрыском, промышленные и коммунальные котлоагрегаты, экспериментальные и лабораторные горелочные установки. Оптимальна для систем, требующих стабильной тепловой нагрузки и минимизации эксплуатационных затрат.
Монтаж и эксплуатация
Установка производится стандартным 16‑мм ключом. Благодаря внутреннему фильтру и электронной проверке форсунка демонстрирует длительную работу без потери качества распыла при соблюдении рекомендованных условий эксплуатации и своевременной проверки топливной магистрали.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6916 — форсунка исполнения OD-S с расходом 0,75 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,75 USgal/h, 60° (030F6916)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
