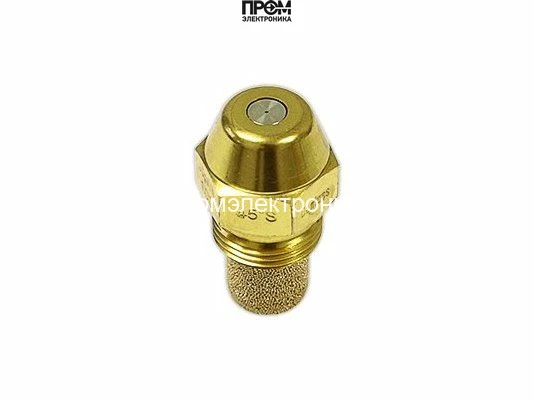

Форсунка Danfoss OD-S 1,00 USgal/h, 45° (030F4920)
Форсунка Danfoss OD-S: 1,00 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,00 USgal/h, 45° (030F4920)
Форсунка Danfoss OD-S 1,00 USgal/h, 45° (030F4920) — арт. 030F4920
Форсунка Danfoss OD-S 1,00 USgal/h, 45° (030F4920) (арт. 030F4920) — исполнительный элемент для горелок на жидком топливе, разработанный для обеспечения стабильного распыления и высокого КПД горения. Конструкция с конической головкой и латунным корпусом гарантирует долговечность и устойчивость к коррозионным воздействиям в условиях нагрева и вибрации.
Ключевые особенности:
- Номинал/угол распыления: 1,00 при 45º — равномерная факел-форма для оптимального смешения топлива с воздухом.
- Корпус: латунный, стандартное исполнение с конической головкой для точной центровки в гнезде горелки.
- Фильтрация: встроенный фильтр из спеченных бронзовых шариков, удерживает частицы >75 µм, снижая риск засорения и продлевая срок службы форсунки.
- Контроль качества: каждая единица проходит электронное тестирование, что обеспечивает соответствие заявленным характеристикам и стабильность подачи топлива.
Благодаря точному распылению и контролю размера капель данная модель обеспечивает полное сгорание топлива с минимальными остатками и пониженным расходом. Форсунка предназначена для эксплуатации в различных типах горелок жидкотопливных котлов и установок: отопительные котлы, промышленные и бытовые горелки, резервные тепловые агрегаты и другие системы отопления, где необходима стабильность факела и высокая повторяемость параметров.
Монтаж и эксплуатация подразумевают проверку совместимости с посадочным местом горелки и соблюдение рекомендованных условий рабочего давления и типа топлива. Конструкция и фильтрация снижают частоту технического обслуживания и риск выхода из строя из‑за механических загрязнений.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4920 — форсунка исполнения OD-S с расходом 1,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,00 USgal/h, 45° (030F4920)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
