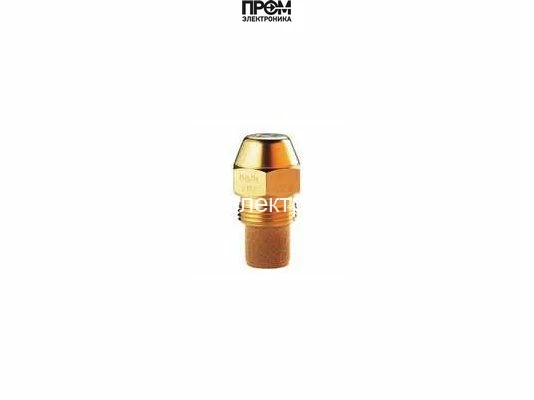

Форсунка Danfoss OD-S 1,20 USgal/h, 60° (030F6923)
Форсунка Danfoss OD-S: 1,20 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,20 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,20 USgal/h, 60° (030F6923)
Форсунка Danfoss OD-S 1,20 USgal/h, 60° (030F6923) — арт. 030F6923
Форсунка Danfoss OD-S 1,20 USgal/h, 60° (030F6923) (арт. 030F6923) предназначена для точного и равномерного распыла жидкого топлива в отопительных и технологических горелках. Конструкция направлена на стабильное сгорание, снижение образования копоти и минимизацию вредных выбросов при эксплуатации в широком диапазоне нагрузок.
- Тип и размер: OD 1,20 — номинальное отверстие 1,20 мм, угол распыла 60° (модификация S).
- Коническая головка: обеспечивает равномерное распределение струи и оптимальную форму факела для эффективного смешения топлива с воздухом.
- Латунный корпус: повышенная прочность и коррозионная стойкость в условиях высоких температур и агрессивной среды.
- Фильтрация: встроенный фильтр из спеченных бронзовых шариков задерживает механические примеси ≥75 µм, снижая риск засорения и продлевая срок службы распылителя.
- Качество проверки: электронное тестирование параметров пропускной способности и характера распыла подтверждает соответствие заявленным рабочим характеристикам.
Применение: форсунка эффективно используется в жидкотопливных горелках промышленных и коммунально-бытовых котельных установок, горелочных камерах отопительных агрегатов, технологических печах и теплообменных установках, где требуется стабильный факел и высокая повторяемость параметров распыла. Рекомендуется для систем, эксплуатируемых с топливами, требующими надежной предварительной очистки на входе в распылитель.
Преимущества при эксплуатации заключаются в повышенной износостойкости корпуса, сниженной чувствительности к загрязнениям за счет бронзового фильтра и проверенной электронным контролем стабильности рабочих характеристик. Конструкция позволяет минимизировать внеплановые простои оборудования и сократить частоту обслуживания при соблюдении регламентов очистки топлива.
Технически точная посадка и стандартизированные допуски OD 1,20 / 60º S обеспечивают совместимость с большинством монтажных фланцев и держателей форсунок соответствующего типоразмера, что упрощает замену и сервисное обслуживание без необходимости дополнительной переналадки горелочного модуля.
Артикул: 030F6923 — используйте при подборе расходных компонентов и заказе запчастей для оперативной идентификации модели.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6923 — форсунка исполнения OD-S с расходом 1,20 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,20 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,20 USgal/h, 60° (030F6923)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,20 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
