Форсунка Danfoss OD-S 1,65 USgal/h, 60° (030F6929)
Форсунка Danfoss OD-S: 1,65 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,65 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,65 USgal/h, 60° (030F6929)

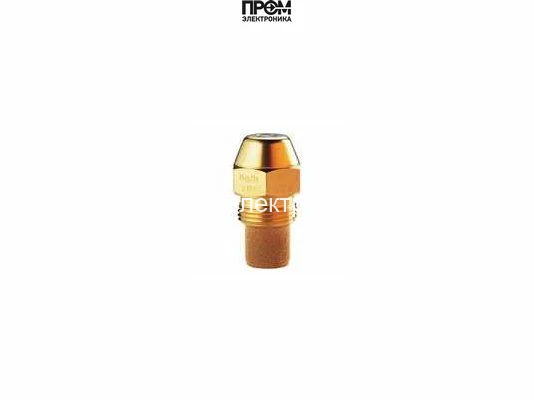

Форсунка Danfoss 1.65 / 60º S OD — арт. 030F6929
Форсунка Danfoss 1.65 / 60º S OD (арт. 030F6929) — специализированный распылительный элемент для стандартных горелок и отопительных установок. Назначение модели — формирование стабильной топливовоздушной смеси за счёт точного распыления топлива под углом 60º, что обеспечивает равномерное сгорание и эффективную теплоотдачу. Корпус и коническая головка выполнены из латуни, что придаёт изделию устойчивость к механическим воздействиям и длительный срок службы при нормальной эксплуатации.
Ключевые характеристики:
- Тип: форсунка OD (наружное распыление)
- Производительность: 1,65 (единицы соответствуют маркировке Danfoss)
- Угол распыла: 60º
- Головка: коническая
- Материал корпуса: латунь
- Фильтрация: фильтр из спечённых бронзовых шариков
- Защита от частиц: задерживает твердые фракции от 75 µм и больше
- Артикул: 030F6929
Особенности конструкции и эксплуатационные преимущества: встроенный фильтр из спечённых бронзовых шариков предотвращает попадание абразивных и крупнозернистых частиц в распылитель, что снижает риск засорения и потери пропускной способности. Коническая форма головки обеспечивает оптимальную форму факела топлива и стабильное распределение потока по всей площади горелочной камеры. Латунный корпус сочетает коррозионную стойкость и механическую прочность, что положительно сказывается на долговечности форсунки в условиях переменных температур и давления.
Области применения: предназначена для стандартных жидкотопливных горелок котельных установок, промышленных и коммунальных теплогенераторов, малых и средних котлов отопления. Рекомендуется для систем, где критична стабильность факела и минимизация сбоев из‑за загрязнений в топливной магистрали.
Рекомендации по обслуживанию: для сохранения рабочих характеристик и снижения выбросов производитель рекомендует ежегодную замену форсунки; своевременная замена предотвращает ухудшение распыла и падение КПД оборудования.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6929 — форсунка исполнения OD-S с расходом 1,65 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,65 USgal/h, 60° (030F6929)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,65 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
