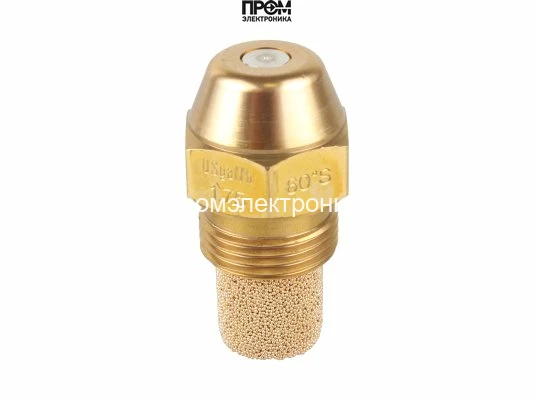

Форсунка Danfoss OD-S 1,75 USgal/h, 60° (030F6930)
Форсунка Danfoss OD-S: 1,75 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,75 USgal/h, 60° (030F6930)
Форсунка Danfoss OD-S 1,75 USgal/h, 60° (030F6930) — арт. 030F6930
Форсунка Danfoss OD-S 1,75 USgal/h, 60° (030F6930) (артикул 030F6930) — специализированный распылитель топлива с пропускной способностью 1,75 галлона в час и углом распыла 60º. Модель S характеризуется определённым типом конусообразного распыла, обеспечивающим стабильное и равномерное распределение топливной смеси в камере сгорания. Конструкция рассчитана на точную подачу и равномерность факела при различных режимах работы.
Ключевые характеристики
- Пропускная способность: 1,75 GPH (галлон/час)
- Угол распыла: 60º — равномерное покрытие рабочей зоны
- Тип распыла: S — конусообразный, стабилизированный факел
- Материал: износостойкие и коррозионно-устойчивые сплавы
- Страна производства: Дания
- Артикул: 030F6930
Преимущества модели
- Точная дозировка топлива при различных нагрузках благодаря стабильной пропускной способности.
- Равномерность распыла при угле 60º снижает вероятность локальных перегревов и неполного сгорания.
- Долговечность конструкции обеспечивает длительную службу в агрегатах с интенсивной эксплуатацией.
- Универсальность применения в типичных горелочных схемах и отопительных установках.
Области применения
Форсунка предназначена для использования в промышленных и коммунально-бытовых горелках, котлах, печах и других устройствах, где критична точность подачи жидкого топлива. Рекомендуется для камер сгорания, трубчатых и просветных горелок, а также для систем, требующих стабильного факела при переменных режимах работы.
Совместимость и альтернативы
Для удобства подбора существуют аналогичные артикула: 0081113, 13021767, 1458323104, 111595, 13016087. Артикул 030F6930 используется как эталонная позиция при замене и подборе форсунок в серийных и специализированных горелочных блоках.
Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6930 — форсунка исполнения OD-S с расходом 1,75 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,75 USgal/h, 60° (030F6930)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 1,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
