DG 500N-3

DG 500N-3 · артикул 84447760. Реле контроля давления: H блокируется при повышении, N при понижении; I предназначено для указанных в инструкции схем разрежения.

Особенности данного исполнения

Применение и подбор

Сначала определите среду и измеряемую величину: избыточное давление, разрежение или перепад.

Диапазон настройки, максимально допустимое давление и точка срабатывания — разные параметры. Проверьте нужное направление срабатывания, возврат, контактную нагрузку и присоединения.

Монтаж и ввод в работу

Правильные порты высокого и низкого давления выбирают по схеме конкретного датчика; незадействованные порты обрабатывают согласно этой схеме.

После монтажа проверяют фактическую точку срабатывания контрольным прибором. Положение мембраны может влиять на соответствие шкалы реальному давлению.

Сравнение исполнений

FAQ по выбору и эксплуатации

Означает ли число в названии установленную уставку?

Обычно это признак диапазона, а фактическая уставка задаётся и проверяется отдельно. Необходимо также учитывать максимально допустимое давление.

Можно ли использовать воздушное реле в газовой линии?

Допуск среды проверяют для полного исполнения. Пригодность для воздуха сама по себе не подтверждает газовое применение.

Документация и чертежи серии

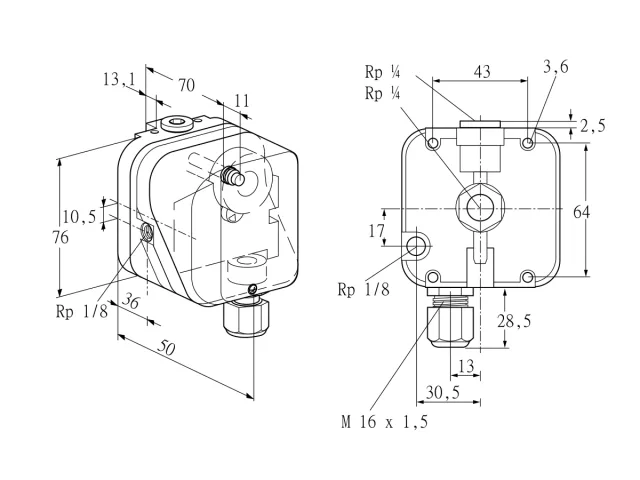

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.

• DG..H, DG..N, DG..I (RU) — стр. 2, 3.

Данные для подбора

Укажите известные параметры, приложите фотографию шильдика и схему узла.
