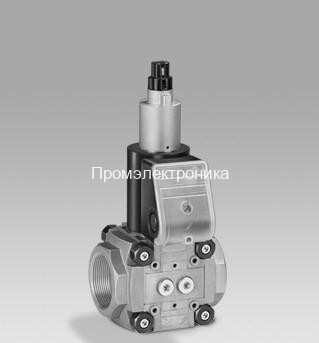

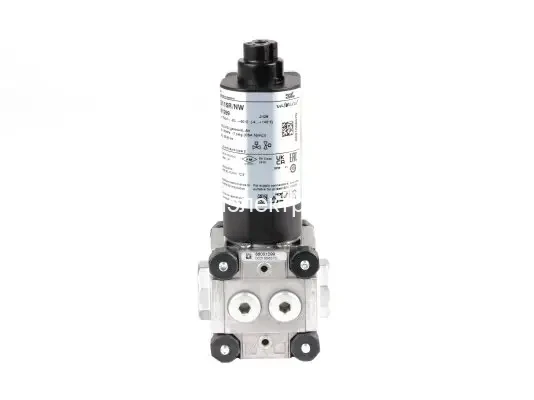

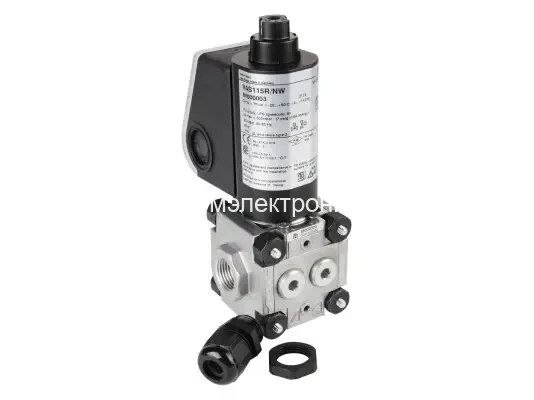

Газовый клапан Kromschroder VAS 115R/NW
VAS 115R/NW. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Увеличить фотоОсновные характеристики
- Бренды
- Kromschroder
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAS 115R/NW
VAS 115R/NW. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений типоразмера 1 | Для соответствующего соединения valVario размера 1; состав и двойной уплотнительный блок сверить по инструкции. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 1-3, VCS 1-3 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Запорный электромагнитный газовый клапан valVario для перекрытия потока газа или воздуха в газо- и воздухопотребляющих установках. VAS 115R/NW относится к типоразмеру 1, имеет номинальный диаметр 15 и внутреннюю резьбу Rp. Исполнение /N быстро открывается и закрывается; питание W — 230 В переменного тока, 50/60 Гц.
Расшифровка обозначения VAS 115R/NW
| VAS | Запорный электромагнитный газовый клапан |
|---|---|
| 1 | Типоразмер 1 |
| 15 | Номинальный диаметр входного и выходного фланца |
| R | Внутренняя резьба Rp |
| /N | Быстрое открытие и быстрое закрытие |
| W | Питание 230 В AC, 50/60 Гц |
Параметры исполнения и условия применения
| Назначение | Автоматическое перекрытие газа или воздуха |
|---|---|
| Температура окружающей среды | От −20 до +60 °C; конденсат не допускается |
| Степень защиты серии | IP65 (NEMA 2); монтаж внутри помещений |
| Входное давление | Проверяется по шильдику и допуску: руководство различает CE/UL/FM и ANSI/CSA |
| Рабочая среда | Чистая и сухая; состав газа сверяют с руководством и исполнением |
Где применяется
Клапан применяют в составе газовой линии горелки. Он выполняет запорную функцию; требуемый расход и потери давления проверяют отдельно. Два запорных клапана в сборке VCS — отдельная конфигурация, которую нельзя автоматически приписывать одиночному VAS.
Как подобрать
- Сверьте полное обозначение, напряжение и характер открытия.
- Рассчитайте пропускную способность по расходу, виду газа, давлению и допустимому перепаду.
- Проверьте действующий для поставляемого изделия допуск и максимальное давление на шильдике.
- Уточните потребность в контроле положения, реле давления, контроле герметичности и комплекте соединения. Эти опции не следуют из сокращённого обозначения VAS 115R/NW.
Чем отличается от других исполнений
У VAS../N быстрое открытие, у VAS../L — медленное; оба исполнения быстро закрываются. W соответствует 230 В AC, Q — 120 В AC, K — 24 В DC. Буквы S и G в полном коде указывают на варианты указателя положения. Совпадение DN не делает версии /N и /L или катушки W и K взаимозаменяемыми.
Монтаж и подключение
Катушка должна находиться сверху либо сбоку, но не снизу; для влажных условий руководство требует вертикального положения катушки. Трубопровод не должен передавать напряжения на корпус. Перед системой рекомендуется фильтр; стружка и уплотнительный материал не должны попадать внутрь. Предусматривают доступ для сервиса. После монтажа квалифицированный специалист выполняет проверки герметичности и работы по руководству для конкретного исполнения.
Обслуживание и принадлежности
Для заказа принадлежностей уточняют типоразмер, расположение присоединений и состав газовой линии. Документированные условия монтажа имеют приоритет перед общими изображениями товара; интервалы проверки и ресурс определяют по разделам руководства и режиму эксплуатации.
Частые вопросы
Чем VAS отличается от VCS?
VAS — одиночный запорный электромагнитный клапан. VCS представляет комбинацию двух запорных клапанов.
Подойдёт ли версия /LW вместо /NW?
У них разный характер открытия. Замена требует проверки алгоритма горелки и проектных требований, даже если питание и присоединение совпадают.
Достаточно ли выбрать клапан по диаметру трубы?
Нет. Нужны расход и свойства газа, входное давление, допустимая потеря давления, режим открытия и электрические параметры.
Данные для подбора
В заявке укажите полное обозначение, артикул с шильдика, фотографию установленного устройства и условия работы. Для замены приложите схему или перечень параметров. Это позволит подтвердить исполнение, комплектацию и совместимость до заказа.
Характеристики
- Наименование
- Kromschroder VAS 115R/NW
- Бренды
- Kromschroder
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
