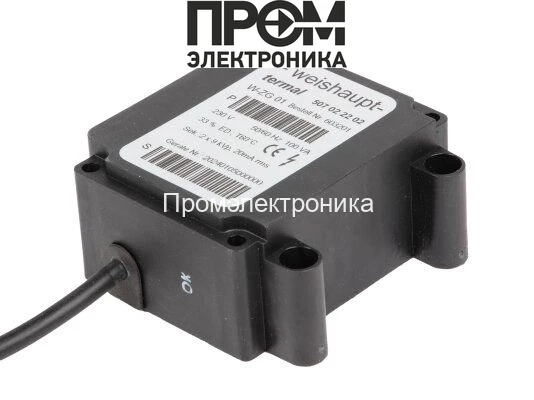

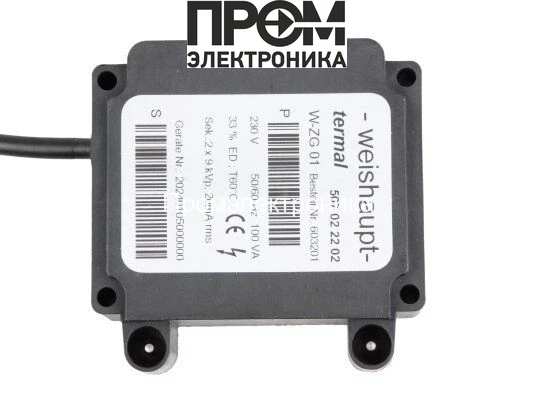

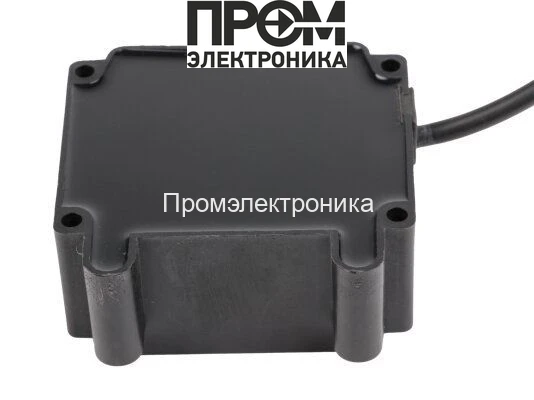

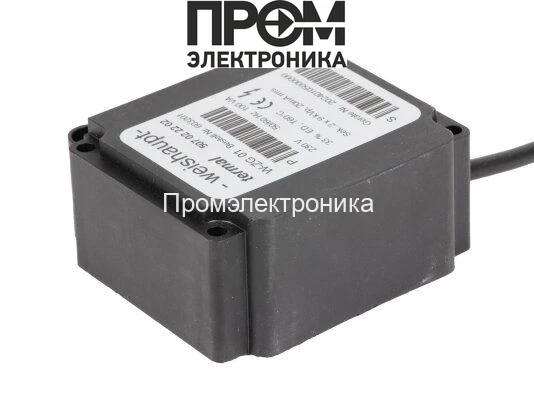

Трансформатор розжига Weishaupt W-ZG 01

Трансформатор розжига Weishaupt W-ZG 01 — назначение и область применения

Трансформатор розжига Weishaupt W‑ZG 01 представляет собой промышленный источник высокого напряжения для систем поджига газовых и жидкотопливных горелок. Это изделие класса компонентов систем зажигания котельного оборудования, предназначенное для обеспечения стабильного искрового поджига посредством формирования импульсного высокого напряжения. Основная функция — преобразование сетевого напряжения 220–240 В в импульсное напряжение порядка 9 кВ при выходном токе до 20 мА для инициирования электрического разряда в зажигательном зазоре.

Конструктивные особенности и принцип работы

По функциональному принципу устройство — трансформатор с высокой степенью трансформации напряжения, выполненный в герметичном корпусе с интегрированными проводами и штекерными выводами. Входная обмотка подключается к сети переменного тока 220–240 В, частота питания допускается 50/60 Гц, что обеспечивает совместимость с промышленными и бытовыми сетями. Выходная обмотка имеет большое число витков тонкого изолированного провода и развита на отдельном концентрическом каркасе для получения требуемого коэффициента трансформации и предотвращения пробоя между обмотками.

Высокое выходное напряжение формирует искровой разряд в зазоре между электродами горелки. Для снижения вероятности коронного эффекта и поверхностных утечек применяется усиленная изоляция и внутренние экраны, увеличивающие диэлектрический путь. Номинальная выходная величина 9 кВ при токе 20 мА описывает режим, в котором энергия импульса достаточна для стабильного пробоя газовой среды при стандартных зазорах поджига.

Показатель ED 33% (продолжительность работы) отражает допустимый цикл включения: трансформатор рассчитан на повторно‑периодические импульсы с ограничением времени пропускания тока, что предохраняет магнитопровод и обмотки от перегрева при длительной работе. Мощность 100 Вт указывает на суммарные потери и тепловую нагрузку при стандартных условиях эксплуатации; конструктив и масса ~0,5 кг соответствуют компактным трансформаторным модулем для установки в блок зажигания.

Ключевые технические характеристики

• Напряжение поджига 9 кВ: обеспечивает стабильное пробитие зазора при стандартных расстояниях электрода и давлении/составе топлива; избыточное напряжение повышает требования к диэлектрике и расстояниям утечки.
• Ток поджига 20 мА: ограничивает энергию импульса, снижая эрозию электродов и тепловую нагрузку на трансформатор при сохранении надежности поджига.
• Мощность 100 Вт: отражает тепловые потери и влияет на требования к вентиляции/интервалам цикла в условиях длительной эксплуатации.
• ED (33%): указывает допустимое соотношение времени работы к циклу — важно при частом многократном поджиге, требует контроля температуры корпуса и соблюдения интервалов охлаждения.
• Питание 220–240 В, 50/60 Гц: универсальная совместимость с промышленными электрическими сетями, минимизирует необходимость применения дополнительных преобразователей.
• Длина кабеля питания 400 мм и штекер Ø4 мм: обеспечивает удобство монтажа в типовых модулях розжига и совместимость с популярными разъёмами горелок.
• Вес 0,5 кг: указывает на компактность и малую инерционность при монтаже, снижая статические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает трансформатор розжига в рабочих сценариях: при команде системы управления трансформатор подаёт серийные импульсы высокого напряжения на электрод зажигания; искра и локальный разогрев инициируют воспламенение горючей смеси. Трансформатор эксплуатируется в цепочках пилотных поджигов, модульных блоках зажигания и как компонент резервных систем поджига в котельных установках.

Типичные кейсы:

• Пусковые циклы промышленного котлоагрегата с периодическими поджигами пилотной горелки.
• Ремонтные замены при обслуживании блоков управления горелками, где важна взаимозаменяемость по штекерному интерфейсу Ø4 мм.
• Интеграция в системы с переменным давлением и составом газа, где стабильность импульса критична для повторяемости зажигания.

Преимущества

• Стабильность параметров поджига при стандартизированной выходной характеристике 9 кВ/20 мА.
• Совместимость с сетями 220–240 В 50/60 Гц, упрощающая замену в существующих системах.
• Компактность и интегрированный кабель для упрощённого монтажа и снижения трудозатрат при замене.
• Заданная ED 33% даёт понятную рабочую область по цикличности и тепловому режиму, что облегчает расчёт охлаждения и гарантирует ресурс при соблюдении условий эксплуатации.

Экспертное заключение

Трансформатор розжига Weishaupt W‑ZG 01 подходит для систем, где требуются серийные импульсы высокой энергии при ограниченном токе для минимизации эрозии электрода. Модель целесообразно использовать в пилотных и модульных блоках котельного оборудования с периодическим поджигом и предсказуемой цикличностью нагрузки. При проектировании системы важно учитывать ED 33% и тепловую мощность 100 Вт: для интенсивных непрерывных режимов требуется организация соответствующего охлаждения или подбор трансформатора с другим ED-показателем.
