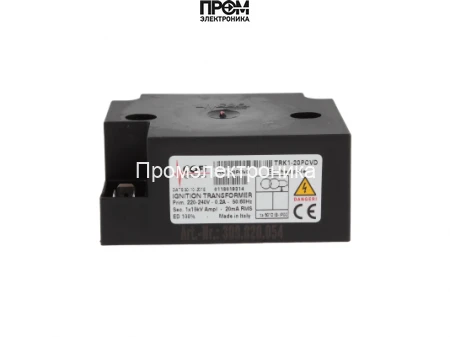

Трансформатор розжига Cofi TRK1-20PCVD

Трансформатор розжига Cofi TRK1-20PCVD — техническое назначение

Трансформатор розжига Cofi TRK1-20PCVD — это высоковольтный модуль поджига класса промышленного оборудования для горелочных систем. Устройство относится к категории компактных импульсных/импульсно-постоянных трансформаторов, предназначенных для формирования и доставки высоковольтного разряда к электродам или искровому промежутку. Основная функция — обеспечение стабильного и повторяемого высоковольтного разряда для инициации горения в диапазоне рабочих температур от -20 до +60°C.

Конструктивные особенности и принцип работы

В основе конструкции лежит понижающе-повышающий магнитный трансформатор с обмотками, выполненными и намотанными с учётом контролируемых межвитковых расстояний и экранных заземлений. Поскольку в спецификации указан рабочий цикл 100%, конструкция рассчитана на длительную эксплуатацию без ограничения по времени включения, что требует управления тепловыми потоками через сердечник и оболочку.

Как работает: первичная обмотка подключается к сети 220–240 В, далее внутри блока преобразователь формирует импульсы/постоянное повышенное напряжение, обеспеченное конструктивным сочетанием ферромагнитного сердечника и соотношения витков. На вторичной стороне формируется выходное напряжение порядка 15 кВ, способное создать искровой разряд при наличии соответствующего зазора и нагрузки. Ток поджига в спецификации 20 мА, что определяет энергетический импульс и скорость ионизации газовой среды в искровом промежутке.

Изоляция выполнена с применением полиэфирной смолы, что повышает диэлектрическую прочность, уменьшает коронный разряд и обеспечивает стабильность электрических параметров при температурных циклах. Отсутствие степени защиты по корпусу выше IP00 указывает на необходимость установки в закрытых, защищённых от пыли и влаги монтажных отсеках согласно электротехническим стандартам.

Ключевые технические характеристики

• Напряжение питания 220–240 В: совместимость с сетями питания промышленной частоты, влияет на требования к фильтрации и помехоподавлению, критично для стабильности импульсной схемы.
• Выходное напряжение 15 кВ: обеспечивает достаточную величину для образования устойчивого искрового разряда в типичных горелочных зазорах; влияет на выбор зазора и материал электродов.
• Ток поджига 20 мА: ограничивает энергию импульса, снижает риск перегрева электрода и уменьшает влияние на систему заземления.
• ED 100%: пригодность для непрерывной работы в циклах с высокой частотой срабатываний; значит, конструкция рассчитана на эффективный отвод тепла.
• Два выхода поджига: позволяют подключать два независимых канала или дублировать цепь для повышения надёжности системы поджига.
• Изоляция полиэфирной смолой: улучшенная диэлектрическая прочность и механическая фиксация обмоток, снижение риска частичных разрядов.
• Рабочий диапазон температур -20…+60°C: класс эксплуатационной стойкости к температурным колебаниям в бытовых и промышленных помещениях.

Сценарии эксплуатации и преимущества

Для чего нужен: трансформатор применяется в газовых и жидкотопливных горелках, системах автоматического поджига котлов, промышленных печах и нагревательных камерах, где требуется контролируемое воспламенение. Как работает в системе: при подаче питания модуль генерирует высоковольтные импульсы, которые ионизируют газовую смесь в зоне электрода, формируя канал для устойчивого поджига горелки.

• Устойчивый поджиг при частых циклах: благодаря ED 100% устройство подходит для систем с частыми включениями.
• Минимальные габариты и масса (≈0.3 кг, 6.8×3.8×8.5 см): упрощают интеграцию в компактные монтажные отсеки.
• Двойной выход: повышает гибкость подключения и резервирование.
• Полиэфирная изоляция: снижает вероятность электрических отказов при динамических напряжениях.

Экспертное заключение

С точки зрения инженерии, Cofi TRK1-20PCVD представляет собой типовой промышленный трансформатор розжига, оптимизированный для длительной эксплуатации и повторяемых поджигов. Модель подходит для задач с высоким циклом включений и ограниченной монтажной площадью, при условии установки в среду, соответствующую уровню защиты IP00 и требованиям по вентиляции и заземлению.
