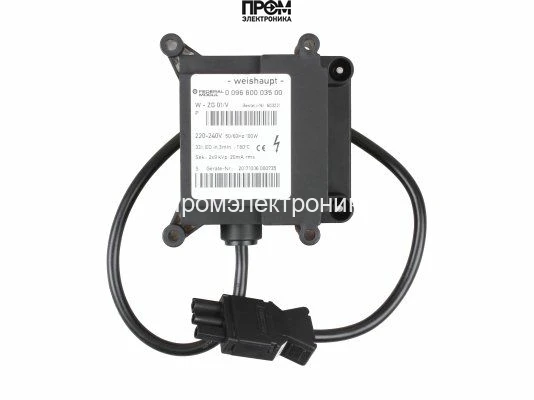

Трансформатор розжига Weishaupt W-ZG 01/V

Трансформатор розжига Weishaupt W-ZG 01/V — назначение и область применения

Трансформатор розжига Weishaupt W‑ZG 01/V — специализированный силовой модуль для систем поджига газовых горелок industrial‑/commercial класса. Его основная функция — преобразование сетевого напряжения в высоковольтный импульс, необходимый для образования электрической искры между электродами поджига; основная функция: формирование стабильного высоковольтного импульса 9 кВ при токе до 20 мА. Применяется в стационарных горелочных установках, котлах и теплогенерирующем оборудовании, где требуется точный и надежный поджиг топливно‑воздушной смеси.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор соответствует категории импульсных розжиговых трансформаторов с намоткой первичного и вторичного контуров на магнитопроводе. На первичной стороне подключается цепь питания переменным напряжением сети 50/60 Гц, секция первичной обмотки рассчитана на питание от номинального напряжения блока управления; вторичная обмотка сконструирована для обеспечения высоковольтного выхода порядка 9 кВ при ограничении тока до 20 мА.

Рабочий цикл характеризуется параметром ED 33%, что указывает на предельное отношение времени работы к периоду — конструкция рассчитана на прерывистую эксплуатацию с необходимыми интервалами охлаждения. Внутренние изоляционные материалы и зазоры вторичной обмотки соответствуют требованиям к импульсной прочности для предотвращения поверхностного или пролетного пробоя при 9 кВ. Типовые элементы крепления и контактные интерфейсы обеспечивают подключение через штекерные разъёмы 4 мм и питающий кабель длиной 400 мм.

Ключевые технические характеристики

• Напряжение поджига 9 кВ: достаточное для стабильного формирования искрового промежутка в типовых горелочных камерах; прямо влияет на длину и надежность искры при загрязнённых электродах.
• Ток поджига 20 мА: ограничивает энергию импульса, минимизируя износ электродов и снижая риск повреждения электроники при пробое, при этом обеспечивая надёжное воспламенение смеси.
• Мощность 100 Вт: указывает на суммарную рассеиваемую энергию и нагрузочную способность в пиковых режимах; определяет требования к охлаждению и монтажному пространству.
• Частота 50/60 Гц: совместимость с глобальными энергосистемами, что упрощает интеграцию в установки с различными стандартами питания.
• ED 33%: эксплуатационный цикл с обязательными периодами восстановления температуры — критичен при проектировании систем управления и режимов повторного запуска.
• Штекерные разъёмы 4 мм и кабель 400 мм: типовой интерфейс для быстрой замены и сервисного обслуживания, обеспечивает минимальную величину переходных сопротивлений и простоту монтажа.

Сценарии эксплуатации и преимущества

Трансформатор применим в сериях горелок Weishaupt и в совместимых системах, где требуется точный импульсный поджиг. Типичные сценарии:

• Первичный пуск котельной установки при автоматическом запуске — гарантированное образование искры на электродах при изменении режима подачи топлива.
• Ручной и программируемый тест розжига в сервисных процедурах с низкой частотой срабатываний, где важна предсказуемость характеристик.
• Замена модулей в полевых условиях благодаря унифицированным разъёмам и габаритам.

Преимущества для проектировщика и сервисного инженера:

• Прогнозируемость работы за счёт фиксированных электрических параметров (9 кВ, 20 мА, 100 Вт), упрощает подбор кабельных сечений и защитной электроники.
• Совместимость с мировыми стандартами частоты (50/60 Гц) и физическими интерфейсами облегчает интеграцию в реконструкции объектов.
• ED‑рейтинг позволяет корректно рассчитывать тепловой баланс и интервалы обслуживания.

Экспертное заключение

Трансформатор розжига Weishaupt W‑ZG 01/V предназначен для задач прерывистого высоковольтного поджига в стационарных горелочных системах. По совокупности параметров он подходит для монтажей, где требуется стабильное образование искры при ограничении тока и контролируемом тепловыделении. При проектировании системы следует учитывать ED 33% для расчёта режима работы и предусматривать соответствующие меры по охлаждению и защите цепей. Для замены и сервисирования важно соблюдать оригинальные интерфейсы и рекомендации производителя.
