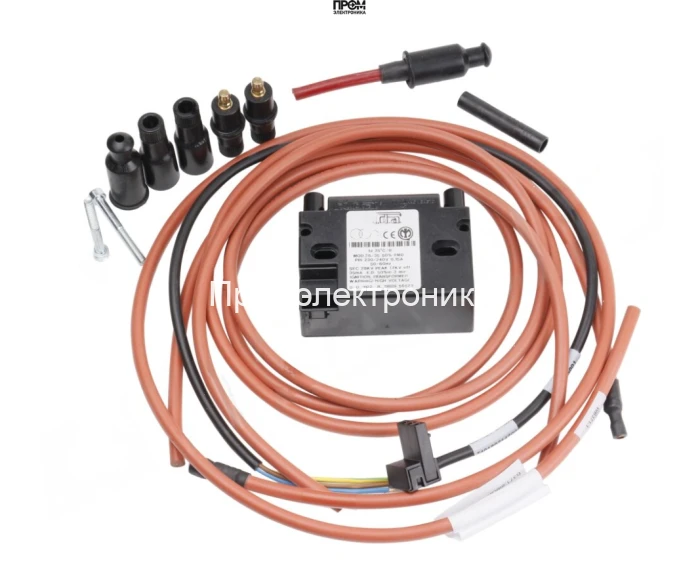

Трансформатор розжига Elco 65312197

Трансформатор розжига Elco 65312197 — высоковольтный модуль поджига для промышленных горелочных систем

Данное устройство представляет собой промышленный высоковольтный блок поджига класса силовой электроники для горелочных установок. Основная функция — генерация импульсного высокого напряжения для формирования искры между электродами и инициирования воспламенения топлива в камере сгорания. Модель применяется в стационарных и модульных горелочных системах бытового и промышленного назначения, где требуется контролируемый, повторяемый поджиг при сетевом напряжении 230–240 В.

Конструктивные особенности и принцип работы

Корпус выполнен из термостойкого и ударопрочного полимера с классом защиты IP44, что обеспечивает защиту от пыли и брызг. Внутренняя топология — классический автотрансформатор с повышающей обмоткой и специализированной импульсной схемой искрообразования. Входной тракт содержит фильтрацию электропомех и подавление пиков, что уменьшает влияние импульсов на сеть и чувствительную электронику управления горелкой.

Рабочий цикл реализован через импульсный драйвер с регулированием длительности генерации и защитой по температуре и перегрузке, что описано в характеристике ED 50%. При подаче сетевого напряжения 230–240 В обмотка первичного контура создает переменное магнитное поле, которое через ферритный сердечник и ступенчатое повышение напряжения формирует пиковое вторичное напряжение до 28 кВ. Высокое напряжение подается на клеммы поджига через штекерные разъемы диаметром 6,3 мм. Ток поджига ограничен до 35 мА, что уменьшает вероятность пробоя и ускоряет восстановление изоляции после искрового разряда.

Ключевые технические характеристики

• Напряжение питания 230–240 В, 50/60 Гц: совместимость с сетями стандартного промышленного уровня; влияет на стабильность амплитуды вторичного импульса и синхронизацию с системой управления.
• Пиковое напряжение 28 кВ: обеспечивает надежную и кратковременную ионизацию промежутка между электродами для воспламенения смесей с разными эгоцентричными энергиями воспламенения.
• Ток поджига 35 мА: баланс безопасности и надежности искрообразования; достаточен для пробоя воздушного промежутка при заданном напряжении и минимизирует износ электродов.
• Рабочий цикл ED 50% за 3 минуты: допускает прерывистую работу с высокой интенсивностью поджигов в циклических процессах, но требует контроля теплового режима при длительных сериях включений.
• Класс защиты IP44: обеспечивает эксплуатацию в помещениях с периодическим конденсатом и пылевой средой; не предназначен для прямого воздействия струй воды.
• Штекер 6,3 мм: унифицированное подключение электродов и питания для упрощения монтажа и обслуживания.
• Габариты и масса (17×15×3 см, 0.65 кг): компактная конструкция облегчает интеграцию в ограниченные монтажные пространства и снижает нагрузку на крепеж.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном цикле: при команде управления горелочной автоматикой модуль последовательно формирует серию высоковольтных импульсов на электродах до подтверждения стабильно горящей факела. При отказе поджига автоматика получает сигнал о неудачном запуске и инициирует повторные попытки в рамках заданной логики безопасности.

• Интеграция в системы с ПЛК и газовой автомати кой: простое подключение к выходам управления.
• Сценарии с частыми пусками: подходит при циклическом запуске котлов и камер сгорания, при условии соблюдения заявленного ED.
• Обслуживание и замена: унифицированные штекерные соединения упрощают сервис.
• Повышенная электромагнитная совместимость: встроенная фильтрация снижает помехи на линиях питания и сигнализации.

Экспертное заключение

Технология этого класса — повышающий импульсный трансформатор с ограничением тока и тепловой защитой. Модель Elco 65312197 рекомендуется для задач системного поджига с циклической нагрузкой и требованием к компактной интеграции. Подходит для модернизации существующих горелочных модулей и замены печатных или устаревших блоков при условии соблюдения входных параметров питания и рабочей цикличности.
