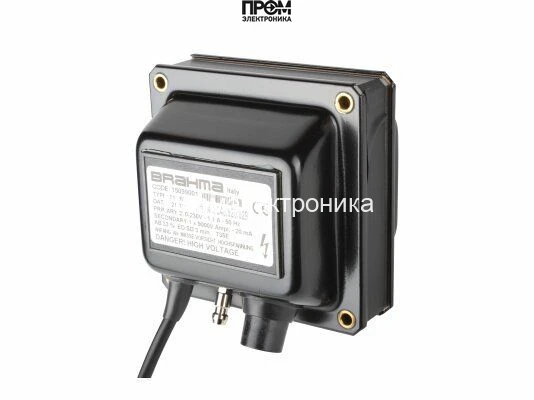

Трансформатор розжига Brahma T11/N 15099001

Трансформатор розжига Brahma T11/N 15099001 — назначение

Модуль Трансформатор розжига Brahma T11/N 15099001 представляет собой промышленный высоковольтный преобразователь для формирования импульсов поджига горелочных устройств. Это компактный класс устройств для систем пилотного и основного поджига газовых и жидкотопливных горелок. Основная функция — генерация электрического импульса высокого напряжения 9 кВ при входном питании 220 В для образования искрового разряда на электроде поджига.

Конструктивные особенности и принцип работы

Устройство основано на принципах трансформации напряжения методом электромагнитной индукции: первичная обмотка, рассчитанная на сетевой ток 1.1 А, формирует переменное магнитное поле в магнитопроводе, которое посредством высокой коэффициентной развёртки вторичной обмотки преобразуется в выходное напряжение порядка 9 кВ. Соотношение витков определяет амплитуду выходного импульса и ограничение тока высокого напряжения, что напрямую влияет на энергию искры и устойчивость разряда.

Изоляция выполнена с использованием эпоксидной смолы — это уменьшает риск поверхностных утечек и частичных разрядов, повышает диэлектрическую прочность и защищает обмотки от вибрации и влаги в пределах класса IP00. Конструкция предусматривает одну первичную и одну вторичную обмотки и клемму заземления на вторичной стороне для контроля потенциалов корпуса и снижения риска наводок.

Трансформатор рассчитан на непостоянную работу: ED 33% означает, что длительность включения по циклу не превышает трети времени, что обуславливает требования к теплоотводу магнитопровода и температурному режиму эпоксидной заливки. Потребляемая мощность 240 ВА и ток первичной обмотки задают тепловую нагрузку, а конструкция корпуса с металлическим корпусом и антикоррозийным покрытием обеспечивает механическую защиту и отвод тепла через крепления.

Ключевые технические характеристики

• Напряжение поджига 9 кВ: обеспечивает формирование стабильного искрового зазора при расстояниях электрода, типичных для горелочных схем; напрямую определяет пробивную способность и минимальную энергию разряда.
• Ток поджига 20 мА: ограничивает энергию одиночного импульса, снижая вероятность разрушительных разрядов и продлевая ресурс электрода и изоляции.
• Потребляемая мощность 240 ВА и вход 220 В, 50 Гц: задают требования к питающей линии и предохранителям; при выборе кабеля учитывается длина питания 550 мм и возможность увеличения при монтаже.
• ED 33%: ограничение циклов работы требует расчёта среднего тепловыделения; в стационарных схемах рекомендуется обеспечить периоды охлаждения и крепление с теплопроводящими элементами.
• Класс пылевлагозащиты IP00: означает отсутствие специальной защиты от пыли и влаги — обязательна установка в шкафах или герметичных отсеках, соответствующих условиям эксплуатации.
• Механические параметры (вес 2 кг, габариты 15×8×7.8 см): компактный модуль, удобный для встройки в горелочные блоки и монтажных платформах с ограниченным пространством.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при команде управления газовой автоматики первичная обмотка получает сетевое питание, на вторичной формируется высоковольтный импульс; искра между электродом и массой инициирует воспламенение горючей смеси. Для чего нужен: обеспечивает повторяемый и контролируемый поджиг в системах, где механическое или пламенное зажигание неприемлемо из-за требований скорости или дистанционного управления.

• Надёжность в циклах импульсной работы: рассчитан на типичные режимы горелочных систем с импульсным поджигом.
• Эпоксидная изоляция: уменьшает риск коронного эффекта и повышает долговечность при термомеханических нагрузках.
• Металлический корпус с антикоррозийным покрытием: обеспечивает механическую защиту и долговременную эксплуатацию в установках котлов и промышленных печей.
• Простота монтажа: винтовой разъём для кабеля поджига Ø2.5 мм и стандартные крепления упрощают замену и обслуживание.

Экспертное заключение

По совокупности конструктивных решений и параметров Трансформатор розжига Brahma T11/N 15099001 подходит для интеграции в газовые и дизельные горелочные системы с периодическим импульсным поджигом, где требуется контролируемая энергия искрового разряда и соблюдение теплового режима (ED 33%). Необходим монтаж в защищённом отсеке при эксплуатации вне чистых технологических помещений из‑за класса IP00. Для проектов с повышенными требованиями к влагозащите или длительной непрерывной работе следует рассматривать модификации с иным ED или дополнительным охлаждением.
