Топочный автомат Satronic / Honeywell TF 832.3 Rev.A

Топочный автомат Satronic / Honeywell TF 832.3 Rev.A (Арт: 65320059)

Топочный автомат (менеджер горения) Satronic / Honeywell TF 832.3 Rev.A с артикулом 65320059 представляет собой высоконадежное микропроцессорное устройство, предназначенное для управления и контроля жидкотопливных вентиляторных горелок малой и средней мощности (с расходом топлива до 30 кг/ч). Этот блок управления обеспечивает полностью автоматический запуск, контроль пламени и безопасное отключение горелочного устройства в соответствии с европейским стандартом EN 230, гарантируя максимальную безопасность и эффективность работы отопительного оборудования.

Ключевые функциональные особенности

• Прерывистый режим работы: Разработан для систем, требующих как минимум одного контролируемого отключения каждые 24 часа, что является стандартом для большинства бытовых и коммерческих установок.
• Встроенная система самодиагностики: Постоянный мониторинг внутренних цепей и внешних компонентов для превентивного обнаружения неисправностей и предотвращения аварийных ситуаций.
• Информативная диагностика: Блокировка при неисправности сопровождается визуальной индикацией через встроенный светодиод, код которой позволяет точно определить причину сбоя (например, отсутствие пламени, ложный свет).
• Совместимость с датчиками пламени: Предназначен для работы с оптическими датчиками пламени (фоторезисторами) типа MZ 770 S, а также совместим с инфракрасными датчиками IRD 1020.1 и ультрафиолетовыми UVD 971.
• Защита от пониженного напряжения: Устройство автоматически отключается при падении напряжения ниже допустимого уровня, предотвращая нестабильную работу горелки и повреждение компонентов.

Технические характеристики

• Артикул производителя: 65320059
• Производитель: Satronic / Honeywell
• Модель: TF 832.3 Rev.A
• Напряжение питания: 220 / 240 В (-15…+10%), 50/60 Гц
• Режим работы: Прерывистый (один цикл в 24 часа)
• Время предварительной вентиляции (t_v): ~13 сек
• Предохранительное время (t_s): 10 сек
• Время перед розжигом (t_z): ~13 сек
• Потребляемая мощность: ~5 ВА
• Класс защиты корпуса: IP40
• Диапазон температур эксплуатации: -10 °C до +60 °C
• Соответствие стандарту безопасности: EN 230:2005
• Датчик пламени: MZ 770 S (или аналоги)

Применение и совместимость

Данная модель автомата горения широко применяется в бытовых и коммерческих отопительных установках, водонагревателях и парогенераторах, оснащенных жидкотопливными горелками с наддувом. Является прямой и функциональной заменой для предыдущих версий автоматов горения Satronic, что гарантирует простоту сервисного обслуживания и модернизации существующих котельных систем. Устанавливается на горелки таких производителей, как Giersch, Abig, Viessmann, Buderus и других, где требуется надежный контроль процесса горения.

Конструкция и монтаж

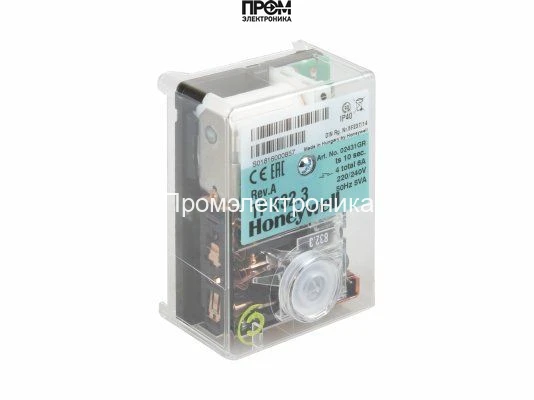

Автомат горения Honeywell TF 832.3 выполнен в прочном корпусе из термостойкого, ударопрочного и огнеупорного пластика. Прозрачная крышка защищает внутренние компоненты от пыли и влаги. В центре корпуса расположена кнопка сброса аварийной блокировки, совмещенная со светодиодным индикатором состояния. Монтаж осуществляется на стандартный 11-контактный цоколь (базу), что обеспечивает быструю и безошибочную установку или замену устройства без необходимости изменения электрической схемы.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
