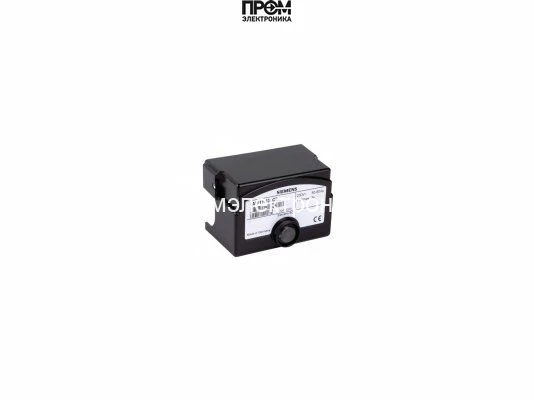

Топочный автомат Siemens LME44.057C2

Топочный автомат Siemens LME44.057C2 для газовых горелок

Топочный автомат Siemens LME44.057C2 — это микропроцессорный менеджер горения, разработанный для запуска, контроля и управления двухступенчатыми газовыми горелками с наддувом малой и средней мощности, работающими в прерывистом режиме. Данное устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая надежную и экономичную эксплуатацию в соответствии с европейским стандартом EN 298.

Блок управления горелкой LME44.057C2 от Siemens предназначен для комплексного мониторинга процесса горения. Он осуществляет контроль пламени с помощью ионизационного электрода или УФ-датчика пламени (например, серии QRA), а также управляет приводом воздушной заслонки, гарантируя оптимальное соотношение газовоздушной смеси на всех этапах работы.

Ключевые функциональные возможности и особенности

• Управление двухступенчатыми горелками: Полная поддержка горелок с двумя ступенями мощности или модулируемых горелок, работающих в ступенчатом режиме.
• Контроль привода воздушной заслонки: Обеспечивает точное позиционирование заслонки для режимов предварительной продувки, розжига и рабочих режимов.
• Надежный контроль пламени: Совместимость с двумя типами датчиков — ионизационным электродом и ультрафиолетовым датчиком QRA, что расширяет сферу применения.
• Функция контроля пониженного напряжения: Автоматика отключает горелку при падении напряжения в сети ниже допустимого уровня, предотвращая нестабильную работу и аварийные ситуации.
• Информативная диагностика: Встроенная система многоцветной светодиодной индикации позволяет быстро определить текущее состояние автомата и причину неисправности, значительно сокращая время на диагностику и обслуживание.
• Прерывистый режим работы: Разработан для систем, где требуется отключение горелки как минимум один раз в 24 часа.

Области применения

Менеджер горения Siemens LME44.057C2 является отраслевым стандартом для оснащения современного отопительного и промышленного оборудования. Он идеально подходит для:

• Газовых наддувных горелок в бытовых и промышленных водогрейных котлах.
- Теплогенераторов и воздухонагревателей. - Парогенераторов низкого давления. - Технологических установок, требующих высокой степени безопасности и автоматизации процесса горения.

Технические спецификации

• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50/60 Гц (±6%)
• Собственное потребление: 12 ВА
• Время предварительной продувки (t1): 57 секунд
• Предохранительное время (TSA): 2 секунды
• Время перед розжигом (t3): ~2.5 секунды
• Класс защиты корпуса: IP40 (при монтаже на цоколь)
• Диапазон температур эксплуатации: от -20 °C до +60 °C
• Допустимая влажность: < 95% при +40 °C
• Монтаж: Штекерное соединение на цоколе AGK11...

Преимущества использования LME44.057C2

Интеграция топочного автомата Siemens LME44.057C2 в систему управления горелкой обеспечивает не только соответствие строгим нормам безопасности, но и повышает общую эффективность установки. Проверенная временем надежность компонентов Siemens, точное микропроцессорное управление и расширенные возможности диагностики делают этот автомат оптимальным выбором для модернизации существующего оборудования и комплектации новых котельных установок. Устройство гарантирует стабильный запуск, безопасный контроль пламени и безаварийную остановку горелочного устройства.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME44.057C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
