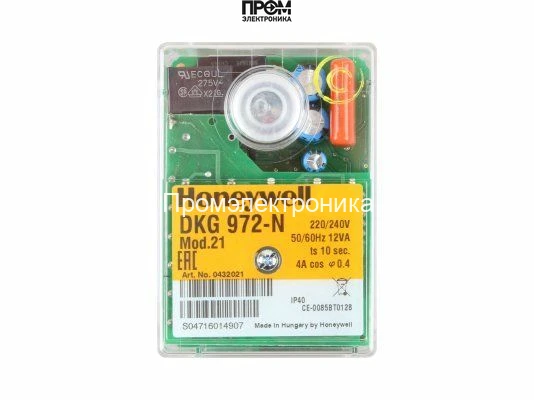

Топочный автомат Satronic / Honeywell DKG 972-N Mod.21

Топочный автомат Satronic / Honeywell DKG 972-N Mod.21 (Арт: 0432021)

Микропроцессорный топочный автомат Satronic / Honeywell DKG 972-N Mod.21 представляет собой высокотехнологичный менеджер горения, разработанный для управления и контроля двухступенчатых газовых горелок с прерывистым режимом работы. Это устройство является ключевым элементом системы безопасности котельного оборудования, обеспечивая надежный автоматический розжиг и постоянный мониторинг пламени.

Артикул 0432021 соответствует конкретной модификации Mod.21, предназначенной для работы с атмосферными и наддувными (вентиляторными) газовыми горелками. Благодаря передовой микропроцессорной технологии, автомат горения DKG 972-N гарантирует точное соблюдение всех временных циклов, что критически важно для стабильной и экономичной эксплуатации отопительных систем.

Ключевые особенности и преимущества

• Микропроцессорное управление: Обеспечивает прецизионную точность временных интервалов программы запуска и контроля, что повышает общую стабильность и безопасность системы.
• Функция самодиагностики: Перед каждым запуском и во время работы устройство проводит внутреннюю проверку, предотвращая запуск горелки при наличии неисправностей.
• Информативная диагностика неисправностей: Встроенная система визуальной индикации позволяет оперативно определить причину сбоя или аварийной остановки, значительно сокращая время на диагностику и ремонт.
• Высокий уровень безопасности: Автомат обеспечивает немедленное безопасное отключение подачи газа в случае срыва пламени во время работы или неудачной попытки розжига, предотвращая аварийные ситуации.
• Универсальность применения: Разработан для работы с широким спектром двухступенчатых газовых горелок, как атмосферного типа, так и с принудительным наддувом.
• Соответствие стандартам: Продукт разработан и произведен в соответствии с жесткими европейскими нормами безопасности для газового оборудования, включая стандарт EN 298.

Области применения

Менеджер горения Honeywell DKG 972-N Mod.21 является незаменимым компонентом для современных и модернизируемых систем отопления и технологических установок. Основные сферы использования:

• Промышленные и бытовые водогрейные котлы.
• Парогенераторы и технологические печи.
• Теплогенераторы и воздухонагреватели прямого и непрямого нагрева.
• Газовые горелки в составе сушильных камер и покрасочных линий.
• Любые установки, где требуется автоматизированный и безопасный процесс сжигания газа.

Технические характеристики

• Производитель: Satronic / Honeywell
• Модель: DKG 972-N Mod.21
• Артикул: 0432021
• Тип горелок: Двухступенчатые газовые (атмосферные или с наддувом).
• Напряжение питания: 220 / 240 В (-15% / +10%), 50 / 60 Гц
• Время предварительной вентиляции (t1): ~21 сек
• Предохранительное время безопасности (ts): < 3 сек
• Время перед розжигом (t3): ~2 сек
• Время после розжига (t2): ~2 сек
• Метод детекции пламени: Ионизационный электрод (зонд).
• Потребляемая мощность: ~5 ВА
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтажное положение: Любое

Принцип работы и безопасность

При подаче команды на запуск, топочный автомат DKG 972-N инициирует программу розжига. Она начинается с фазы предварительной вентиляции, в ходе которой продувается камера сгорания для удаления остатков несгоревшего газа. Затем на короткое время подается напряжение на запальную искру и одновременно открывается газовый клапан первой ступени. После успешного обнаружения пламени ионизационным датчиком, автомат переходит в рабочий режим, контролируя стабильность горения. В случае пропадания сигнала пламени, устройство мгновенно прекращает подачу топлива и выполняет блокировку, сигнализируя об аварии. Такая логика работы обеспечивает максимальный уровень защиты персонала и оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
