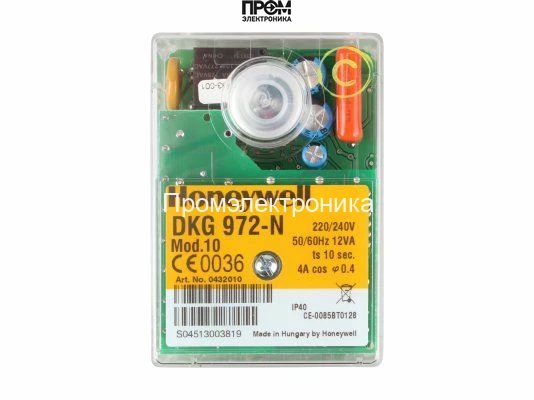

Топочный автомат Satronic / Honeywell DKG-972-N Mod.10

Топочный автомат Satronic / Honeywell DKG-972-N Mod.10 (Арт: 0432010)

Топочный автомат (менеджер горения) Satronic / Honeywell DKG-972-N Mod.10 представляет собой высокотехнологичное микропроцессорное устройство, предназначенное для управления и контроля двухступенчатых наддувных горелок на жидком топливе или газе. Данный контроллер разработан для прерывистого режима работы и обеспечивает максимальный уровень безопасности и эффективности в соответствии с европейским стандартом EN 298. Модель с артикулом 0432010 является эталоном надежности в системах отопления и промышленных тепловых установках.

Применение передовой микропроцессорной технологии гарантирует стабильность временных параметров, не зависящих от колебаний напряжения в сети, температуры окружающей среды или циклов включения. Встроенная система диагностики и информативный светодиодный индикатор позволяют оперативно получать данные о текущем состоянии горелки и причинах возможной аварийной блокировки.

Ключевые функциональные возможности и преимущества

• Высокая безопасность эксплуатации: Устройство осуществляет автоматическую блокировку при возникновении нештатных ситуаций, таких как срыв пламени во время работы или его отсутствие при запуске, предотвращая риски, связанные с утечкой топлива.
• Универсальность контроля пламени: Менеджер горения DKG-972-N Mod.10 совместим с различными типами датчиков пламени, включая ионизационные электроды (для газовых горелок) и ультрафиолетовые датчики типа UVD 971 (для жидкотопливных и газовых горелок).
• Стабильность и точность: Микропроцессорное управление обеспечивает точное соблюдение всех временных интервалов программы запуска (предварительная вентиляция, время розжига, безопасное время), что критически важно для чистого сгорания и долговечности оборудования.
• Информативная диагностика: Многоцветный светодиодный индикатор на лицевой панели предоставляет детальную информацию о рабочем статусе и коды ошибок при блокировке, что значительно упрощает пусконаладку и сервисное обслуживание.
• Надежная конструкция: Корпус автомата выполнен из ударопрочного и термостойкого прозрачного пластика. Электронные компоненты и реле смонтированы на печатной плате, обеспечивая защиту от вибраций и внешних воздействий по классу IP40.
• Простота монтажа: Устройство имеет стандартный цоколь, что позволяет легко заменить устаревшие модели автоматов горения (например, DKG 970) без изменения электрической схемы подключения.

Технические характеристики и параметры

Топочный автомат DKG-972-N Mod.10 разработан с учетом строгих требований к промышленной автоматике и обладает следующими спецификациями:

• Производитель: Satronic / Honeywell
• Модель: DKG-972-N Mod.10
• Артикул: 0432010
• Применение: Двухступенчатые наддувные горелки на газе и жидком топливе.
• Режим работы: Прерывистый (не менее одного контролируемого отключения каждые 24 часа).
• Рабочее напряжение: 220 / 240 В (-15% / +10%), 50 / 60 Гц.
• Время предварительной вентиляции (tv): ~10 секунд.
• Время безопасности (TSA): макс. 10 секунд.
• Время перед розжигом (tsv): ~2 секунды.
• Время после розжига (tn): ~5 секунд.
• Датчики пламени: Ионизационный электрод или УФ-датчик UVD 971.
• Минимальный ток ионизации: 3-5 мкА.
• Класс защиты: IP40.
• Диапазон рабочих температур: от -10 °C до +60 °C.
• Монтажное положение: Произвольное.

Область применения

Блок управления горелкой Honeywell DKG-972-N Mod.10 является неотъемлемым компонентом современных систем теплоснабжения. Он находит широкое применение в бытовых и промышленных котлах, теплогенераторах, сушильных камерах и другом технологическом оборудовании, где требуется надежное и полностью автоматизированное управление процессом горения на двухступенчатых горелочных устройствах.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
