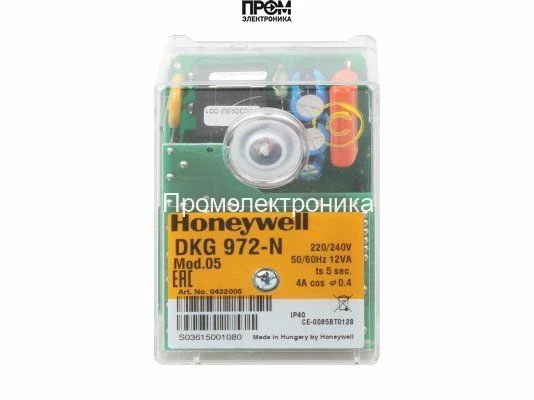

Топочный автомат Satronic / Honeywell DKG 972-N Mod.05

Топочный автомат Satronic / Honeywell DKG 972-N Mod.05 (Арт: 0432005) – Блок управления горелкой

Топочный автомат Satronic / Honeywell DKG 972-N Mod.05 представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля двухступенчатых наддувных (вентиляторных) газовых горелок. Это устройство является ключевым элементом системы безопасности и автоматизации современного котельного и теплогенерирующего оборудования, обеспечивая стабильный, экономичный и безопасный процесс сжигания топлива.

Артикул 0432005 гарантирует точную идентификацию продукта, произведенного компанией Satronic, входящей в концерн Honeywell – мирового лидера в области автоматики и систем управления. Применение данного контроллера горения позволяет достичь максимальной эффективности работы горелочного устройства при полном соответствии строгим европейским стандартам безопасности.

Назначение и область применения

Менеджер горения DKG 972-N Mod.05 спроектирован для работы в составе промышленных и бытовых отопительных систем. Его основная задача – осуществление полностью автоматического цикла розжига, контроля наличия пламени и безопасного отключения горелки. Устройство идеально подходит для:

• Водогрейных и паровых котлов средней и большой мощности.
• Теплогенераторов и воздухонагревателей.
• Промышленных печей и сушильных установок.
• Любого технологического оборудования, использующего двухступенчатые газовые горелки с наддувом.

Ключевые технические характеристики и функциональные особенности

Модель DKG 972-N Mod.05 обладает рядом преимуществ, обусловленных применением передовых инженерных решений и качественных компонентов.

• Микропроцессорное управление: Обеспечивает высокую точность временных интервалов и стабильность работы во всем диапазоне напряжений и температур, исключая сбои, характерные для аналоговых реле.
• Контроль пламени: Осуществляется с помощью ионизационного электрода (зонда), что является одним из самых надежных методов детекции пламени в газовых горелках.
• Информативная диагностика: Встроенный в кнопку перезапуска многоцветный светодиод предоставляет детальную информацию о текущем состоянии автомата и кодах ошибок, что значительно упрощает пусконаладку и сервисное обслуживание.
• Высокий уровень безопасности: Устройство выполняет непрерывную самодиагностику. При обнаружении неисправности, пропадании пламени во время работы или неудачном розжиге, автомат мгновенно переходит в состояние защитной блокировки (lockout), прекращая подачу газа.
• Защита от пониженного напряжения: Автомат горения контролирует напряжение в сети и отключается при его падении ниже допустимого уровня, предотвращая нестабильную работу и повреждение компонентов горелки.

Спецификация модели DKG 972-N Mod.05

Для корректного подбора и интеграции устройства в систему автоматики необходимо учитывать его точные технические параметры.

• Артикул: 0432005
• Производитель: Satronic / Honeywell
• Модель: DKG 972-N Mod.05
• Применение: Для двухступенчатых наддувных газовых горелок
• Детектор пламени: Ионизационный электрод
• Напряжение питания: 220 / 240 В (-15% / +10%)
• Частота сети: 50 / 60 Гц
• Время предварительной вентиляции (t1): ~5 с
• Предохранительное время безопасности (TSA): макс. 5 с
• Время перед розжигом (t3): ~2 с
• Время после розжига (t4): ~5 с
• Потребляемая мощность: ~12 ВА
• Класс защиты корпуса: IP40
• Температура эксплуатации: от -20 °C до +60 °C
• Сброс блокировки: Ручной, с возможностью подключения дистанционного сброса

Выбор топочного автомата Satronic / Honeywell DKG 972-N Mod.05 является гарантией надежной, безопасной и долговечной эксплуатации вашего теплового оборудования. Устройство разработано для безотказной работы в течение многих лет, минимизируя простои и затраты на обслуживание.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
