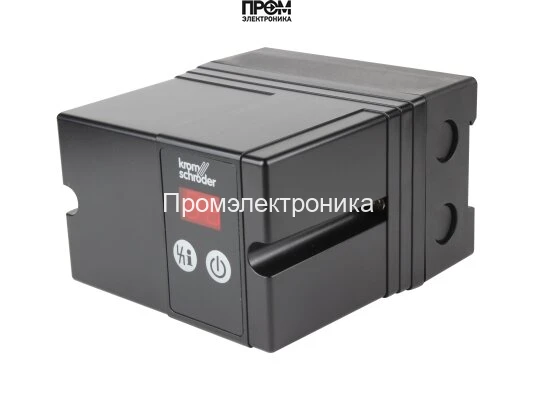

Топочный автомат Kromschroder IFD258-5/1W

IFD 258-5/1W · артикул 84621630. Автомат прямого розжига газовой горелки с ионизационным или УФ-контролем. Реакция на исчезновение пламени выбирается между аварийным отключением и повторным пуском.

Расшифровка обозначения IFD 258-5/1W

Особенности этого исполнения

Исполнение без суффикса I применяется с внешним устройством розжига. Трансформатор и схему контроля подбирают по документации автомата.

Значение после дефиса задаёт время безопасности при пуске, после косой черты — в рабочем режиме. Эти времена выбираются для конкретной горелки и не увеличиваются только для устранения отказа запуска.

Применение и границы функций

IFD используют в установках с атмосферными или дутьевыми газовыми горелками, где предварительную вентиляцию и общие условия безопасности контролирует центральная система. Автомат реагирует на запросы технологического процесса и подходит для импульсной работы; он не заменяет внешнюю систему продувки и блокировок.

IFD 258 работает с ионизационным электродом либо датчиком UVS. При UVS горелку отключают не реже одного раза в 24 часа. На автомат при УФ-контроле постоянно подают питание; запрос горелки передают на предусмотренный управляющий вход.

Подбор и замена старого автомата

Сравните напряжение, оба времени безопасности, тип контроля пламени и наличие встроенного розжига. Совпадение корпуса или первых трёх цифр не подтверждает взаимозаменяемость. При выборе IFD 258 дополнительно проверяют заданную реакцию на исчезновение пламени.

Инструкция предусматривает переход с IFS 258 на соответствующее исполнение IFD 258. Сохраняются размеры корпуса и расположение крепёжных отверстий; возможность использования прежней нижней части и проводки относится только к предусмотренным вариантам с согласованными параметрами.

У IFD добавлены индикация программы и сигнала пламени, защита от слишком частых пусков и дистанционных сбросов. При замене проверяют допустимую частоту циклов: встроенный розжиг IFD..I и внешний трансформатор имеют разные интервалы блокировки повторного старта.

Монтаж и ввод в эксплуатацию

Допускается любое монтажное положение, окружающая температура от −20 до +60 °C, степень защиты IP54 при правильной сборке. Конденсат внутри прибора и на нём не допускается.

Кабели датчика и розжига прокладывают раздельно, вдали от источников электромагнитных помех. Для внешнего трансформатора длина запального кабеля — не более 5 м, рекомендуется менее 1 м; для IFD..I — не более 1 м, рекомендуется менее 0,7 м.

Схему подключения выбирают по полному типу: IFD 244, IFD 244..I, IFD 258 и IFD 258..I различаются. После монтажа выполняют предусмотренную инструкцией проверку реакции на потерю пламени. Выходы автомата не питают встречным напряжением.

Отличия IFD 244 и IFD 258

FAQ по выбору и эксплуатации

Что означают числа, например −5/1?

Первое число — время безопасности при пуске, второе — в рабочем режиме, в секундах. Фактические значения данного артикула приведены в характеристиках. Их согласуют с проектом горелки.

Можно ли заменить IFS любым IFD того же размера?

Нет. Переход IFS 244 → IFD 244 или IFS 258 → IFD 258 требует совпадения предусмотренного исполнения и параметров. Также проверяют новые ограничения частоты пуска и наличие встроенного розжига.

Для чего нужен дисплей?

Он показывает этап программы, сигнал пламени и коды неисправностей. Историю ошибок и параметры используют при диагностике; увеличение чувствительности или автоматический сброс не заменяют устранение причины отказа.

Когда нужны отдельные электроды розжига и контроля?

Для IFD 258..I одноэлектродная схема невозможна. Для остальных схем решение принимают по точному типу автомата, трансформатору и схеме подключения из инструкции.

Нужные разделы документации

• Назначение и код типа — стр. 2.
• Монтаж и переход с IFS — стр. 3.
• Схемы подключения — стр. 5.
• Параметры и технические ограничения — стр. 12.
