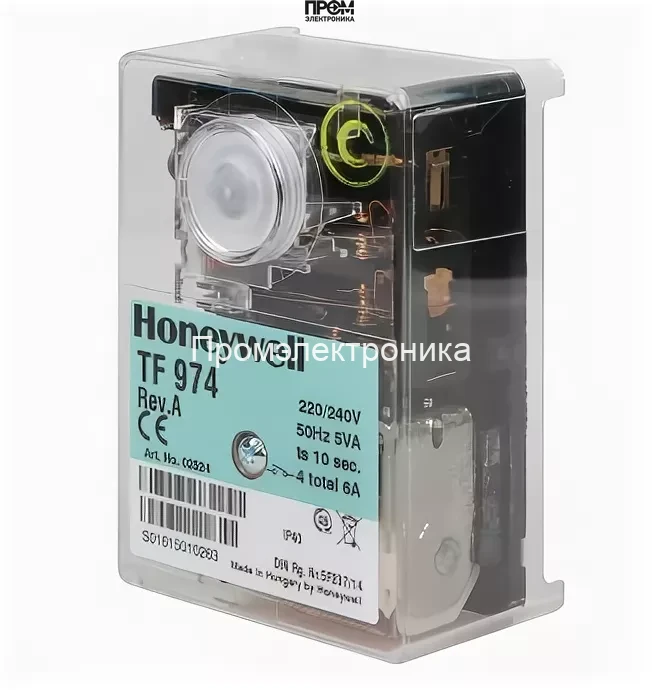

Топочный автомат Elco TF 974 Rev.A

Топочный автомат Elco TF 974 Rev.A (Арт: 65320054)

Топочный автомат Elco TF 974 Rev.A с артикулом 65320054 представляет собой высокотехнологичный микропроцессорный блок управления, разработанный для контроля и управления жидкотопливными горелками с прерывистым режимом работы. Это ключевой компонент, обеспечивающий не только автоматизацию процесса розжига и горения, но и многоуровневую систему безопасности для всей отопительной установки. Устройство соответствует строгим европейским стандартам, включая EN 298, что подтверждает его надежность и соответствие требованиям к системам управления горелками.

Применение данного контроллера горения гарантирует стабильную и экономичную работу горелочного устройства, оптимизируя расход топлива и минимизируя выбросы вредных веществ. Благодаря продуманной схемотехнике и качественным компонентам, автомат горения Elco TF 974 демонстрирует исключительную помехоустойчивость и долговечность даже в сложных условиях эксплуатации.

Ключевые функциональные возможности и преимущества

• Полностью автоматизированный контроль: Устройство управляет всеми этапами работы горелки: от предварительной вентиляции камеры сгорания до розжига и последующего контроля пламени в рабочем режиме.
• Бескомпромиссная безопасность: Встроенная система самодиагностики непрерывно отслеживает состояние всех подключенных элементов. В случае срыва пламени, отказа розжига или другой нештатной ситуации, автомат мгновенно блокирует подачу топлива и переходит в режим аварийной остановки, предотвращая риски утечки топлива и взрыва.
• Надежный контроль пламени: Работает в паре с внешним датчиком пламени – фоторезистором типа QRB... или инфракрасным датчиком IRD 1020, обеспечивая точное и быстрое детектирование наличия или отсутствия факела.
• Информативная диагностика: Оснащен светодиодным индикатором, который с помощью цветовых сигналов и кодов мигания информирует обслуживающий персонал о текущем состоянии работы или точно указывает на причину неисправности, что значительно сокращает время на диагностику и ремонт.
• Высокая эксплуатационная надежность: Прочный корпус из термостойкого пластика защищает внутренние электронные компоненты от пыли, влаги и механических воздействий (класс защиты IP40). Разработано и произведено компанией Elco, лидером в области отопительных технологий.

Технические характеристики и параметры

• Производитель: Elco
• Модель: TF 974 Rev.A
• Артикул для заказа: 65320054
• Назначение: Для 1- или 2-ступенчатых жидкотопливных горелок с наддувом
• Режим работы: Прерывистый (не менее одного контролируемого отключения каждые 24 часа)
• Напряжение питания: 220 В / 240 В (-15... +10%)
• Частота сети: 50 Гц / 60 Гц (±5%)
• Время предварительной вентиляции (t1): ~ 13 сек
• Предохранительное время (t2): ~ 10 сек
• Время перед розжигом (t3): ~ 13 сек
• Потребляемая мощность: ~ 5 ВА
• Температура эксплуатации: от -10 °C до +60 °C
• Класс защиты: IP40

Область применения

Топочный автомат Elco TF 974 Rev.A является оригинальной запасной частью и предназначен для установки в широком спектре отопительного оборудования, оснащенного жидкотопливными горелками Elco, включая серии VECTRON, EK, и другие совместимые модели. Он незаменим при проведении технического обслуживания, ремонта или модернизации бытовых и промышленных котлов, теплогенераторов, сушильных установок и другого оборудования, где требуется высочайший уровень автоматизации и безопасности процесса сжигания жидкого топлива.

Использование оригинального блока управления от Elco гарантирует полную совместимость с оборудованием, сохранение заводских параметров эффективности и безопасности, а также продлевает срок службы всей отопительной системы.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
