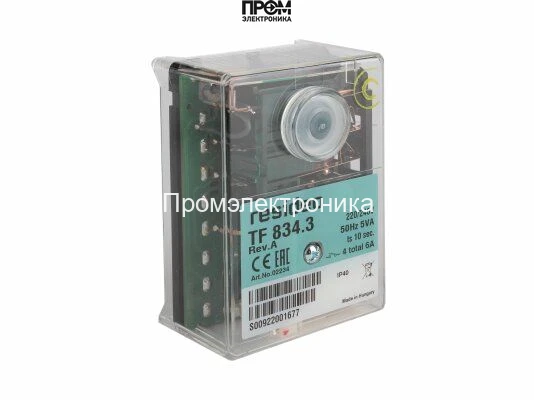

Топочный автомат Elco TF 834.3

Топочный автомат Elco TF 834.3 (Арт: 65021660) – Техническое описание

Топочный автомат Elco TF 834.3, артикул 65021660, представляет собой высоконадежный микропроцессорный менеджер горения, разработанный для управления и контроля одноступенчатых жидкотопливных горелок с прерывистым режимом работы. Это ключевой компонент автоматики безопасности, обеспечивающий стабильный и безаварийный запуск, а также непрерывный мониторинг пламени в процессе эксплуатации отопительного оборудования мощностью до 350 кВт.

Произведенный компанией Elco, признанным европейским лидером в области отопительных технологий, данный блок управления соответствует строгим стандартам безопасности EN 230. Модель TF 834.3 является прямой и усовершенствованной заменой для устаревших автоматов горения, таких как TF 834, что делает его идеальным решением для модернизации и ремонта существующих котельных установок.

Область применения и назначение

Автомат горения Elco TF 834.3 предназначен для использования в бытовых и промышленных системах отопления, работающих на дизельном или легком печном топливе. Его основная функция — автоматизация полного цикла работы горелки, включая:

• Управляемую последовательность запуска с предварительной продувкой камеры сгорания.
• Подачу напряжения на трансформатор розжига и открытие топливного клапана.
• Надежное детектирование пламени с помощью фоторезистивного датчика.
• Немедленное прекращение подачи топлива и переход в состояние безопасной блокировки при возникновении нештатных ситуаций (отсутствие розжига, срыв пламени).

Ключевые особенности и преимущества

• Высокий уровень безопасности: Встроенная система самодиагностики и функция защитной блокировки при любой неисправности. В случае срыва пламени во время работы, автомат мгновенно отключает подачу топлива, предотвращая аварийные ситуации.
• Стабильность и надежность: Микропроцессорное управление гарантирует точное соблюдение временных интервалов программы запуска, что исключает ошибки и повышает общую надежность котельной установки.
• Информативность: Устройство оснащено кнопкой перезапуска со встроенным светодиодным индикатором, который сигнализирует о рабочем состоянии и кодах ошибок для быстрой диагностики неисправностей.
• Простота монтажа: Стандартный цоколь и компактные размеры обеспечивают быструю и легкую установку или замену устройства без необходимости внесения изменений в конструкцию котла или горелки.
• Долговечность: Корпус выполнен из ударопрочного, термостойкого прозрачного пластика, защищающего электронные компоненты от пыли, влаги и механических повреждений (класс защиты IP40).

Технические характеристики Elco TF 834.3

• Производитель: Elco
• Артикул для заказа: 65021660
• Напряжение питания: 220 / 240 В (-15% / +10%)
• Частота сети: 50 / 60 Гц
• Потребляемая мощность: прибл. 5 ВА
• Время предварительной продувки (tv/t1): ~22 секунды
• Предохранительное время безопасности (ts/t2): 10 секунд
• Время перед розжигом (t3): ~2.5 секунды
• Совместимый датчик пламени: Фоторезистор типа QRB...
• Класс электрической защиты: IP40
• Диапазон рабочих температур: от -10 °C до +60 °C
• Предохранитель (встроенный): T6,3H250V

Приобретая топочный автомат Elco TF 834.3, вы инвестируете в безопасность, эффективность и долговечность вашей отопительной системы. Это проверенное временем решение от ведущего производителя, гарантирующее соответствие самым высоким требованиям эксплуатации.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
