Топочный автомат Elco TF 830.3

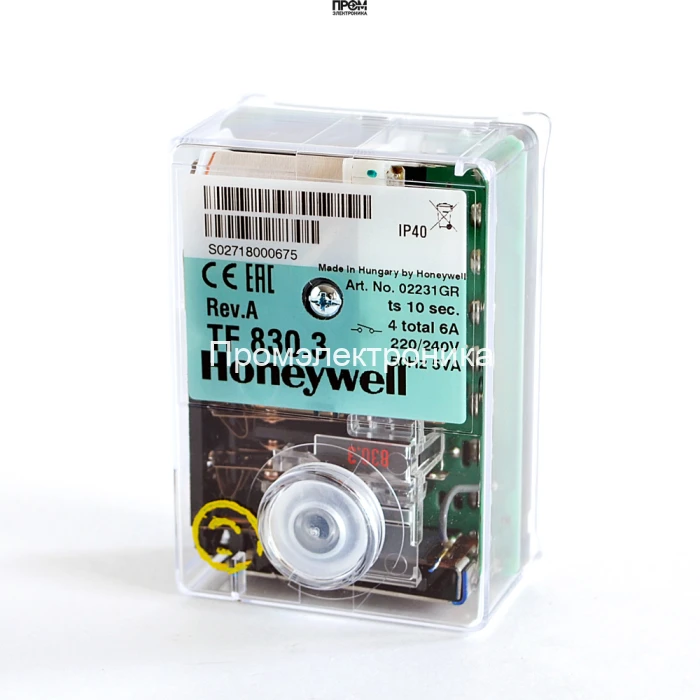

Топочный автомат Elco TF 830.3 (Арт: 65320058) – Блок управления горелкой

Топочный автомат Elco TF 830.3, артикул 65320058, представляет собой высокотехнологичный микропроцессорный блок управления и контроля для жидкотопливных горелок. Разработанный ведущим европейским производителем Elco, этот автомат горения обеспечивает надежный, безопасный и полностью автоматизированный процесс розжига и контроля пламени в отопительных установках.

Назначение и область применения

Автомат горения TF 830.3 предназначен для управления одноступенчатыми жидкотопливными горелками с наддувом (вентиляторными) мощностью до 30 кг/ч. Устройство протестировано и сертифицировано в соответствии со стандартом EN 230. Оно находит широкое применение в бытовых и промышленных котлах, теплогенераторах и другом тепловом оборудовании, работающем на дизельном топливе. Его основная задача – запуск горелки в соответствии с заданной программой, непрерывный мониторинг наличия пламени во время работы и безопасное аварийное отключение при возникновении нештатных ситуаций, таких как срыв пламени или отсутствие розжига.

Ключевые технические характеристики и функциональные особенности

• Микропроцессорное управление: Обеспечивает стабильность временных параметров независимо от колебаний напряжения в сети, температуры окружающей среды и циклов включения. Гарантирует высокую точность и повторяемость рабочих циклов для оптимального сгорания топлива.
• Контроль пламени: Осуществляется с помощью внешнего фоторезистивного датчика пламени типа QRB..., который регистрирует видимое световое излучение пламени, обеспечивая мгновенную реакцию на его наличие или отсутствие.
• Система диагностики: Встроенная информационная система с визуальной индикацией. В случае аварийной блокировки, светодиод на кнопке перезапуска выдает цветовой код, позволяющий сервисному инженеру точно определить причину сбоя (например, отсутствие пламени в конце времени безопасности, посторонний свет при запуске).
• Программируемые временные интервалы:
  • Время предварительной вентиляции (t1): ~13 сек.
  • Время безопасности (TSA): ~10 сек.
  • Время перед поджигом (t2): ~13 сек.
  • Время после поджига (t3): ~15 сек.
• Электрические параметры:
  • Рабочее напряжение: 220 / 240 В (-15... +10%)
  • Частота сети: 50 / 60 Гц
  • Собственное потребление: ~5 ВА
  • Встроенный предохранитель: 10 A быстрый / 6 A инерционный
• Надежная конструкция: Корпус выполнен из ударопрочного, термостойкого и прозрачного пластика, что позволяет визуально контролировать состояние внутренних компонентов. Штекерное (plug-in) исполнение обеспечивает быстрый и безошибочный монтаж на цоколь горелки. Класс защиты корпуса – IP40.

Принцип работы и преимущества использования

При подаче запроса на тепло от управляющего термостата, топочный автомат Elco TF 830.3 инициирует последовательность запуска. Процесс включает в себя самодиагностику, запуск двигателя вентилятора для предварительной продувки камеры сгорания, подачу высокого напряжения на трансформатор розжига и открытие топливного клапана. После стабильного образования пламени, зафиксированного датчиком QRB, система розжига отключается, и автомат переходит в режим рабочего контроля. В случае срыва пламени или другой неисправности, устройство мгновенно прекращает подачу топлива и переходит в режим аварийной блокировки, сигнализируя о проблеме.

• Повышенная безопасность: Соответствие европейскому стандарту EN 230 гарантирует максимальную защиту персонала и оборудования.
• Экономичность: Оптимизированный алгоритм розжига и работы горелки способствует более эффективному сжиганию топлива и снижению выбросов.
• Информативность: Упрощенная диагностика неисправностей с помощью цветовой индикации сокращает время на поиск и устранение проблем, минимизируя простои оборудования.
• Универсальность: Может использоваться для замены устаревших моделей автоматов горения, включая Satronic TF 801, TF 830, при условии совпадения электрической схемы подключения.
• Долговечность: Качество компонентов и сборки от Elco обеспечивает длительный срок службы даже в сложных условиях эксплуатации.

Для точной идентификации и заказа используйте артикул производителя: 65320058. Перед заменой аналогичных устройств всегда сверяйте электрическую схему и параметры вашей отопительной установки.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
