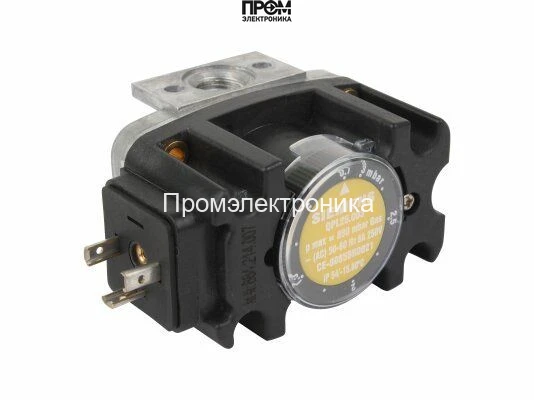

Реле давления Siemens QPL25.003

Реле давления Siemens QPL25.003 — арт. S55722-S101-A100

Реле давления Siemens QPL25.003 (S55722-S101-A100) — точный и надёжный дифференциальный датчик давления для контроля газа и воздуха в технологических системах. Предназначено для обеспечения стабильного срабатывания при изменениях давления в диапазоне промышленных приложений, включая газовые горелки и газовые рампы.

Ключевые характеристики

• Тип: реле дифференциального давления
• Диапазон настройки дифференциала: 0,7 — 3 мбар
• Дифференциал переключения: 0,3 мбар
• Максимальное рабочее давление: до 690 мбар
• Температурный диапазон эксплуатации: -20 до +60 °C
• Степень защиты: IP54
• Корпус: ударопрочный пластик; основание — алюминий

Назначение и области применения

Реле QPL25.003 предназначено для контроля дифференцированного давления газа и воздуха в газопотребляющих системах. Чаще всего применяется в газовых горелках, газовых рампах и другом оборудовании с рабочим давлением до 690 мбар, где требуется высокая точность срабатывания и устойчивость к внешним воздействиям.

Принцип работы

Устройство срабатывает при достижении или превышении заданной точки давления либо при падении давления ниже установленного уровня, обеспечивая размыкание/замыкание электрической цепи управления. Настройка точки срабатывания производится механически с помощью регулятора, доступного после снятия прозрачной защитной крышки.

Конструкция и защита

Конструкция предусматривает корпус из ударопрочного пластика и основание из алюминия, что обеспечивает механическую прочность и коррозионную стойкость. Прозрачная крышка защищает регулятор от повреждений и позволяет визуально контролировать положение настроек. Степень защиты IP54 гарантирует защиту от пыли и брызг при правильной установке; прибор не предназначен для эксплуатации с воздействием конденсата или прямого попадания воды.

Монтаж и эксплуатация

Монтаж возможен в горизонтальном и вертикальном положении, что облегчает интеграцию в различные конфигурации оборудования. Рекомендуется осуществлять настройку точки срабатывания при нормальных рабочих условиях, соблюдая диапазон температур эксплуатации. Доступ к регулирующим элементам реализован через прозрачную крышку — для изменения параметров достаточно снять крышку и повернуть регулятор.

Преимущества модели

• Высокая точность срабатывания при малых перепадах давления
• Надёжная конструкция для промышленных условий
• Удобство монтажа и простота настройки
• Защита от пыли и брызг, прозрачная крышка регулятора

Код товара: S55722-S101-A100. Производитель: Siemens.
