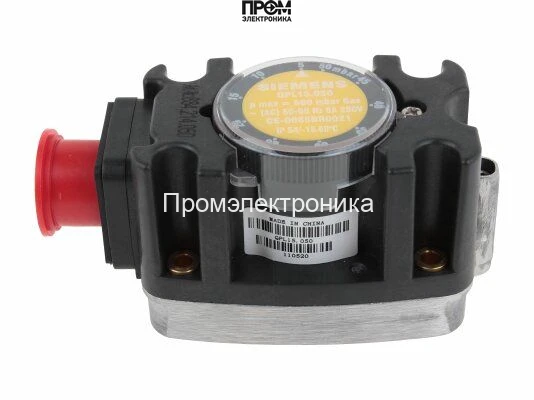

Реле давления Siemens QPL15.050

Реле давления Siemens QPL15.050 (S55722-S108-A100)

Реле давления Siemens QPL15.050 — сертифицированное решение для контроля дифференциального давления газов в промышленных и отопительных системах. Модель S55722-S108-A100 предназначена для работы в системах с рабочим давлением до 690 мбар и обеспечивает точное срабатывание при превышении или понижении заданного значения.

Ключевые характеристики

• Артикул / код товара: S55722-S108-A100
• Назначение: контроль дифференциального давления газов (например, газовые горелки и газосжигающее оборудование)
• Рабочее давление: до 690 мбар
• Диапазон регулировки: 5–50 мбар
• Дифференциал переключения: 1 мбар
• Материалы корпуса: прочный пластик с алюминиевым основанием
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Температурный диапазон эксплуатации: −20…+60 °C

Принцип работы и настройка

Реле функционирует по принципу замыкания контакта при достижении давления ниже или выше установленного значения. Настройка производится с помощью встроенного регулятора, обеспечивающего точную юстировку значений срабатывания и минимальный дифференциал 1 мбар. Это позволяет применять прибор в системах, где требуется высокая чувствительность и повторяемость срабатываний.

Конструктивные особенности и монтаж

Корпус реле выполнен из ударопрочного пластика и снабжён алюминиевой опорой, что повышает стойкость к механическим воздействиям и газовой среде. Степень защиты IP54 обеспечивает надёжность в условиях запылённости и повышенной влажности, однако устройство нельзя допускать к образованию конденсата или прямому попаданию воды внутрь корпуса.

Реле допускает монтаж в вертикальном и горизонтальном положениях; запрещается установка «вниз головой». При монтаже следует обеспечить доступ к регулятору для точной настройки и к клеммам для подключения.

Реле давления Siemens QPL15.050 (S55722-S108-A100) — комплектное технически выверенное решение для точного контроля давления газа в диапазоне 5–50 мбар при рабочих давлениях до 690 мбар.
