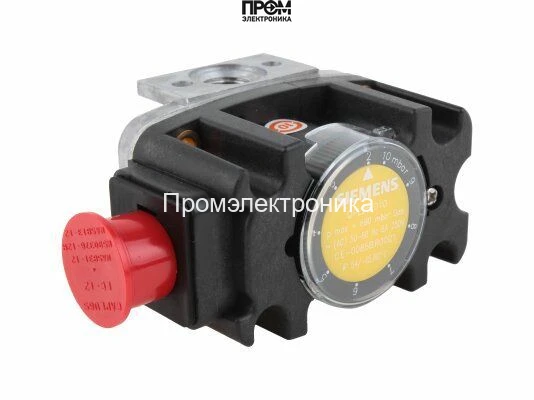

Реле давления Siemens QPL15.010

Реле давления Siemens QPL15.010 — S55722-S107-A100

Краткое описание: Реле давления Siemens QPL15.010 (арт. S55722-S107-A100) — точный измерительный прибор для контроля дифференциального давления воздуха и газов в системах с рабочим давлением до 690 мбар. Разработано для применения в газовых горелках, газовых рамах и других газопотребляющих устройствах, где требуется надежное фиксирование выхода давления за заданные пределы.

Ключевые характеристики

• Тип: реле дифференциального давления
• Диапазон установки точки срабатывания: 2–10 мбар
• Дифференциал переключения: 0,5 мбар
• Максимальное рабочее давление: до 690 мбар
• Температурный диапазон эксплуатации: от −20 °C до +60 °C
• Степень защиты: IP54 (защита от пыли и брызг)
• Материалы корпуса и основания: пластик (корпус), алюминий (основание)

Конструкция и материалы

Конструкция реле выполнена с акцентом на стойкость к агрессивной рабочей среде и механическим воздействиям: пластиковый корпус обеспечивает электроизоляцию и устойчивость к внешним факторам, алюминиевое основание гарантирует прочность монтажа. Внутренние детали подобраны с учетом коррозионной стойкости, что увеличивает срок стабильной работы в газовых системах при соблюдении условий эксплуатации.

Принцип работы и регулировка

Устройство срабатывает при достижении или превышении установленной точки давления и возвращается при исчезновении отклонения в пределах заданного дифференциала 0,5 мбар. Регулировка осуществляется вручную: доступ к регулятору после снятия крышки, изменение уставки производится вращением ручки по часовой или против часовой стрелки для повышения или понижения точки срабатывания.

Монтаж и эксплуатационные требования

• Монтаж возможен в горизонтальном и вертикальном положении; исключено использование в перевернутом положении.
• Для подключения предусмотрено уплотнительное кольцо — обеспечивает герметичность ввода давления.
• Обеспечить защиту от конденсата, льда и прямого попадания воды — попадание влаги внутрь корпуса недопустимо.
• Не предназначено для эксплуатации в условиях повышенной взрыво- или пожароопасности.

Реле прошло заводскую калибровку и тестирование, готово к интеграции в газовые модули и системы контроля давления с требованием точной и стабильной реакции при малых перепадах давления.
