Реле давления Siemens QPL15.003

Реле давления Siemens QPL15.003 (S55722-S106-A100)

Реле давления Siemens QPL15.003, артикул S55722-S106-A100 — специализированный прибор для контроля дифференциального давления газообразных сред. Модель спроектирована для работы с воздухом, газами семейств 1, 2, 3 и другими нейтральными средами, обеспечивает стабильное срабатывание и высокую точность в диапазоне рабочих давлений до 690 мбар.

Ключевые технические характеристики

• Диапазон регулировки: 0,7–3 мбар;
• Дифференциал переключения: 0,3 мбар;
• Максимальное рабочее давление: до 690 мбар;
• Температурный диапазон эксплуатации: от −20 до +60 °C;
• Степень защиты корпуса: IP54;
• Артикул производителя: S55722-S106-A100;
• Производитель: Siemens.

Конструкция и материалы

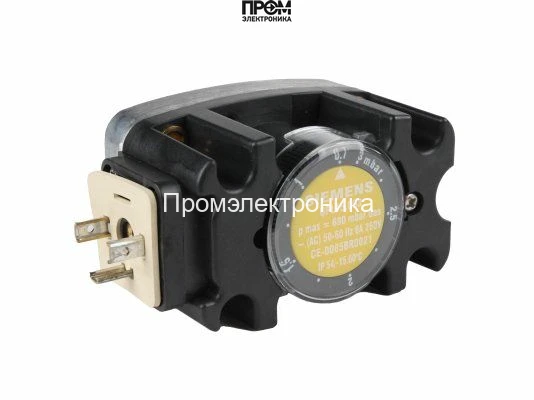

Реле выполнено в компактном пластиковом корпусе с прочным алюминиевым основанием, что обеспечивает надежность при установке и эксплуатации. Прозрачная крышка с встроенным регулятором позволяет визуально контролировать положение механизма и выполнять тонкую настройку точки срабатывания без демонтажа корпуса. Для уплотнения используется O-ring, обеспечивающий герметичность присоединений.

Принцип работы и возможности настройки

Прибор реагирует на изменение дифференциального давления: контакт может замыкаться как при падении, так и при превышении установленного давления, что делает реле универсальным решением для сигнализации и управления технологическими процессами. Регулятор на крышке дает возможность точной установки срабатывания в пределах заявленного диапазона 0,7–3 мбар, а малый дифференциал 0,3 мбар обеспечивает чувствительную и оперативную реакцию на изменения давления.

Области применения

• газовые горелки и горелочные системы, где требуется контроль дифференциального давления;
• газовые рампы и сети распределения газа;
• системы вентиляции и контроля воздушных потоков при работе с нейтральными газами;
• любые технологические установки, где необходима точная индикация или управление при давлениях до 690 мбар.

Особенности эксплуатации и монтажа

Модель допускает установку на вертикальные и горизонтальные поверхности, что упрощает интеграцию в существующие конструкции. Степень защиты IP54 обеспечивает защиту от пыли и брызг воды в стандартных эксплуатационных условиях. Модель не предназначена для использования в зонах с повышенным риском пожара или взрыва. Монтаж и настройку следует выполнять квалифицированным специалистам, соблюдая требования безопасности и рекомендации по герметичности присоединений.

Реле давления Siemens QPL15.003 (S55722-S106-A100) — компактное и точное техническое решение для контроля дифференциального давления в газовых и воздушных системах.
