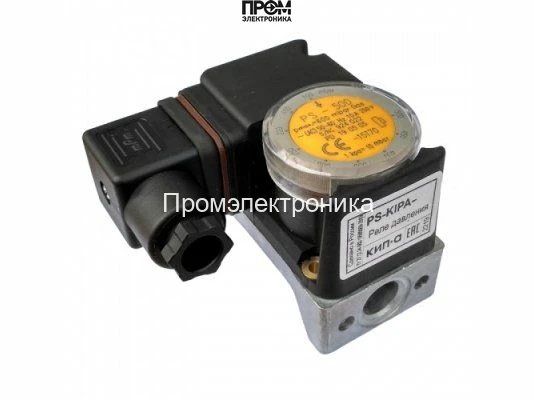

Реле давления Madas PS-KIPA-150

Реле давления Madas PS-KIPA-150 — точный контроль дифференциального давления

Реле давления Madas PS-KIPA-150 предназначено для оперативного и точного контроля дифференциального давления в системах вентиляции, кондиционирования и сжигания газа. Эта модель сочетает компактные габариты, высокую механическую прочность и простоту настройки, обеспечивая стабильную работу при диапазоне рабочих условий и быстрый отклик на изменение давления.

Ключевые характеристики

• Максимальное давление в системе: 500 mbar
• Диапазон регулировки дифференциала переключения: 0…1 mbar
• Материалы: корпус — литой алюминий; переключатель — полиамид; мембрана — NBR
• Контакты: замыкающие контакты из серебра (Ag) для надежной коммутации
• Степень защиты электрических контактов: IP54
• Температурный диапазон эксплуатации: −15…+70 °C
• Подключение магистрали: внутренняя резьба 1/4" (дюйма)
• Регулировка точки срабатывания: диск с градуированной шкалой
• Время реакции: быстрое срабатывание при изменении давления

Особенности конструкции и материалов

Корпус реле изготовлен из литого алюминия, что обеспечивает устойчивость к механическим нагрузкам и долговечность при эксплуатации в промышленных и коммунальных системах. Полиамидный переключатель уменьшает износ механических частей, а мембрана из эластомера NBR гарантирует устойчивость к большинству рабочих сред, применяемых в системах вентиляции и горения. Замыкающие контакты из серебра повышают надежность электрической коммутации и снижают контактное сопротивление.

Монтаж, подключение и настройка

Реле допускает монтаж в любом положении — вертикальном, горизонтальном или промежуточном, что упрощает интеграцию в существующие трубопроводы и корпуса оборудования. Для подключения давления используется внутренняя резьба 1/4". Точка переключения настраивается вручную с помощью диска со шкалой, что позволяет точно задать требуемый дифференциал срабатывания в пределах 0…1 mbar. Электрические контакты закрыты корпусом по стандарту IP54, что обеспечивает защиту от пыли и брызг воды при внешней эксплуатации.

Эксплуатационные рекомендации

Реле PS-KIPA-150 оптимально для контроля перепада давления в приточно-вытяжных системах, климатических установках и горелочных устройствах, где требуется быстрое и надежное срабатывание при малых перепадах давления. Диапазон рабочей температуры от −15 до +70 °C позволяет использовать устройство в типичных условиях технических помещений. Для сохранения заявленных характеристик рекомендуется соблюдать инструкцию по монтажу и наладке, доступную в разделе «файлы».
