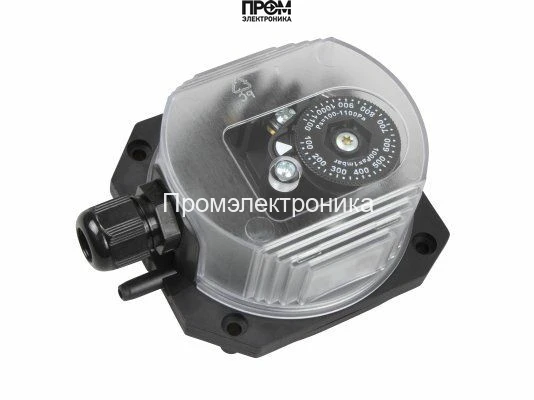

Реле давления Kromschroder DL11K-3
DL 11K-3 · артикул 84444826. Датчик-реле для контроля давления, разрежения или перепада воздуха, дымовых и других разрешённых неагрессивных газов.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84444826
- Серия
- DL
- Тип
- Реле давления воздуха
- Диапазон настройки
- 1-11 mbar
- Корпус
- Со штуцером для трубки и маховиком
- Электрическое подключение
- Через винтовые клеммы
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Реле давления Kromschroder DL11K-3
DL 11K-3 · артикул 84444826. Датчик-реле для контроля давления, разрежения или перепада воздуха, дымовых и других разрешённых неагрессивных газов.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Реле давления воздуха |
| Диапазон настройки | 1-11 mbar |
| Корпус | Со штуцером для трубки и маховиком |
| Электрическое подключение | Через винтовые клеммы |
Применение и подбор
Сначала определите среду и измеряемую величину: избыточное давление, разрежение или перепад.
Диапазон настройки, максимально допустимое давление и точка срабатывания — разные параметры. Проверьте нужное направление срабатывания, возврат, контактную нагрузку и присоединения.
Монтаж и ввод в работу
Правильные порты высокого и низкого давления выбирают по схеме конкретного датчика; незадействованные порты обрабатывают согласно этой схеме.
После монтажа проверяют фактическую точку срабатывания контрольным прибором. Положение мембраны может влиять на соответствие шкалы реальному давлению.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| DG | Газовые и другие разрешённые среды в зависимости от исполнения. |
| DL | Воздух, дымовые и разрешённые неагрессивные газы. |
| H / N | Исполнения с блокировкой при соответствующем изменении давления. |
| Контактная нагрузка | Проверяется по материалу контактов, напряжению и току цепи. |
FAQ по выбору и эксплуатации
Означает ли число в названии установленную уставку?
Обычно это признак диапазона, а фактическая уставка задаётся и проверяется отдельно. Необходимо также учитывать максимально допустимое давление.
Можно ли использовать воздушное реле в газовой линии?
Допуск среды проверяют для полного исполнения. Пригодность для воздуха сама по себе не подтверждает газовое применение.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- DL..A, DL..K (RU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
DL 11K-3 — реле давления воздуха. Артикул производителя: 84444826.
Применение
Реле формирует электрический сигнал при переходе давления воздуха через заданную точку и используется в разрешающих или защитных цепях установки.
Расшифровка обозначения DL 11K-3
| Код в обозначении | Параметр | Значение |
|---|---|---|
| DL | Тип | Реле давления воздуха |
| 11 | Диапазон настройки | 1-11 mbar |
| K | Корпус | Со штуцером для трубки и маховиком |
| -3 | Электрическое подключение | Через винтовые клеммы |
Характеристики
- Наименование
- Реле давления Kromschroder DL11K-3
- Артикул производителя
- 84444826
- Серия
- DL
- Тип
- Реле давления воздуха
- Диапазон настройки
- 1-11 mbar
- Корпус
- Со штуцером для трубки и маховиком
- Электрическое подключение
- Через винтовые клеммы
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | DL 11K-384444826 | DL 11K-184444874 | DL 11KG-384444827 |
|---|---|---|---|
| Электрическое подключение | Через винтовые клеммы | Не подтверждено | Через винтовые клеммы |
| С позолоченными контактами | Не подтверждено | Не подтверждено | Да |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
DL 11K-3 · 84444826 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 34336010 | Крышка DL2KDeckel DL2K | 1 |
| 2 | 03017164 | SCREW COVER KB35X16/6 KR.SCHL. | 1 |
| 3 | 03017233 | Комбинированный зажимной винт M3,5 x 9Klemm-Kombischraube M3,5 x 9 | 1 |
| 4 | 04185268 | Запасная часть Euro-Top KB:5-10mm, M16x1,5 sw TL9mmEuro-Top KB:5-10mm, M16x1,5 sw TL9mm | 1 |
| 5 | 04185213 | Контргайка RAL 9005 Polyamid M16/o BundGegenmutter RAL 9005 Polyamid M16/o Bund | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
