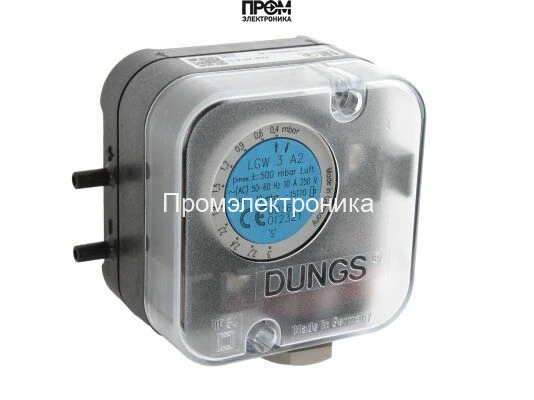

Реле давления Dungs LGW 3 A2 G3

Реле давления Dungs LGW 3 A2 G3 — Арт. 218444

Реле давления Dungs LGW 3 A2 G3 (Код товара: 218444) — специализированный измерительно-предохранительный датчик для контроля давления газа и воздуха в системах горения и вентиляции. Устройство предназначено для мониторинга разрежения, избыточного давления и дифференциального давления, обеспечивает точную передачу сигнала на блок управления и отличается компактностью, надежностью и удобством настройки.

Ключевые технические характеристики

• Класс по EN 1854: S
• Максимально допустимое давление: 500 mbar
• Рабочий диапазон регулировки: 0,4 — 3 mbar
• Диапазон срабатывания: от 0 до 0,3 mbar
• Температурный диапазон эксплуатации: -15 °C … +70 °C
• Корпус: полимерный с прозрачной крышкой
• Степень защиты: IP54 (возможна комплектация до IP65)
• Регулировка: поворотный диск
• Производитель: Dungs

Принцип работы и конструктивные особенности

Работа реле основана на воздействии дифференциального давления на эластичную диафрагму, связанное с переключающим механизмом. При достижении установленного значения дифференциала диафрагма активирует электромеханический контакт, формируя командный сигнал для системы управления. Настройка пороговых значений реализована с помощью поворотного диска, позволяющего быстро и точно задать требуемые параметры срабатывания.

Области применения и совместимость

LGW 3 A2 G3 предназначено для использования в газовых горелках, системах контроля тяги и вентиляции, котельных установках и других системах отопления и промышленного газа, где требуется надежный контроль небольших перепадов давления. Устройство совместимо с горелками брендов Elco, Baltur, Riello и аналогичными по параметрам выходными требованиями.

Преимущества модели

• Высокая точность и повторяемость срабатываний в низком диапазоне мбар.
• Устойчивость к внешним условиям благодаря полимерному корпусу и прозрачной крышке.
• Универсальность настройки: поворотный диск обеспечивает оперативную калибровку на месте.
• Широкий температурный диапазон эксплуатации для разных климатических условий.
• Возможность повышения степени защиты до IP65 при необходимости.

Рекомендации по монтажу и обслуживанию

Монтаж выполнять в соответствии с функциональными требованиями системы: обеспечить герметичные подводы к штуцерам, исключить механические перегрузки на корпус и соблюдать температурные ограничения. Рекомендуется периодическая проверка целостности диафрагмы и состояния контактов для поддержания точности срабатываний.

Производитель: Dungs. Арт.: 218444.
