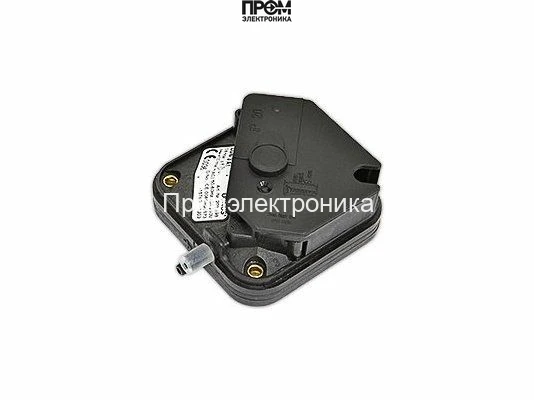

Реле давления воздуха Dungs в комплекте LGW 3 A1

Дифференциальное реле давления Dungs LGW 3 A1 — Арт. 261560

Дифференциальное реле давления Dungs LGW 3 A1 (арт. 261560) — компактный и точный датчик дифференциального давления, предназначенный для контроля перепада давления воздуха и негорючих неагрессивных газов в системах газовых горелок и вентиляции. Реле соответствует евростандарту EN 1854 и поставляется с заводской предустановкой, что обеспечивает стабильность параметров при вводе в эксплуатацию.

Ключевые характеристики

• Максимальное давление подачи: 100 mbar;
• Поддерживаемые среды: воздух, негорючие неагрессивные газы;
• Диапазон регулировки давления: 0,4–3 mbar;
• Минимальное срабатывающее давление: 0–0,35 mbar;
• Заводская предустановка срабатывания: 0,8 mbar;
• Температурный диапазон эксплуатации: −15…+85 °C;
• Материал мембраны: бутадиен-нитрильный каучук (Buna-N);
• Корпус: пластик, степень защиты IP20;
• Электрическое подключение: плоский электрический штекер;
• Подвод давления: шланговый штуцер;
• Настройка: регулировочный винт для точной подстройки уставки.

Принцип работы и эксплуатационные преимущества

Реле Dungs LGW 3 A1 реагирует на перепад давления, передаваемый через мембрану: при достижении заданной величины мембрана механически активирует встроенный микровыключатель, обеспечивая надежное замыкание или размыкание электрической цепи. Заводская предустановка 0,8 mbar обеспечивает быструю интеграцию в систему, а возможность тонкой настройки винтом позволяет адаптировать реле под специфические рабочие условия.

Особенности монтажа и обслуживания

Благодаря компактным габаритам и стандартному штыревому соединению, Dungs LGW 3 A1 легко устанавливается в местах с ограниченным пространством. При монтаже рекомендуется использовать чистые непроникные трубки подходящего диаметра и избегать механических перегрузок корпуса и штуцера. Регулярная проверка герметичности шлангов и состояния мембраны обеспечивает длительную стабильную работу устройства в указанном температурном диапазоне.

Область применения

Модель LGW 3 A1 оптимальна для контроля дифференциального давления в газовых горелках, системах подачи воздуха и вспомогательном оборудовании, где требуется точное и стабильное срабатывание при небольших перепадах давления. Конструкция и материалы обеспечивают совместимость с воздухом и негорючими неагрессивными газами.

Производитель: Dungs. Артикул: 261560.
