Реле давления Dungs LGW 10 A4/2 штекерное подключение

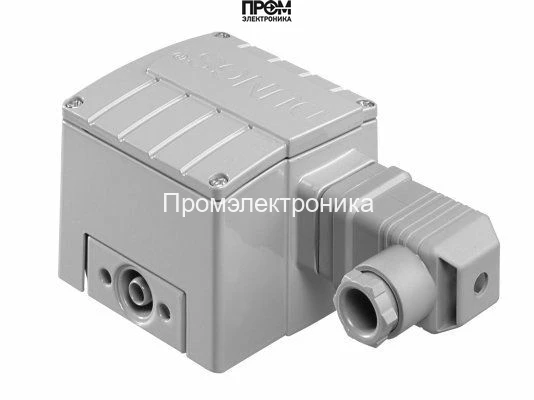

Реле давления Dungs LGW 10 A4/2 G3 — артикул 232717

Реле давления Dungs LGW 10 A4/2 G3 (арт. 232717) предназначено для контроля дифференциального давления в топочных агрегатах при рабочем давлении до 500 мбар. Устройство сертифицировано по стандартам ЕС и обеспечивает надежное управление электрическими цепями при достижении заданной точки давления.

Ключевые характеристики

• Тип: реле дифференциального давления
• Модель: LGW 10 A4/2 G3
• Артикул: 232717
• Максимальное рабочее давление: до 500 мбар
• Диапазон настройки: 1–10 мбар
• Интервал срабатывания: 0,5 мбар
• Класс защиты электрических компонентов: IP65
• Подключение: штекерное
• Встроенный штуцер измерения: Ø9
• Рабочие температуры: от −15 °C до +70 °C

Материалы и конструкция

Корпус реле спроектирован для усиленной защиты от внешних воздействий: основание отлито из алюминия, кожух выполнен из цинка с порошковым покрытием для дополнительной коррозионной защиты. Переключатель изготовлен из поликарбоната, мембрана — из НБК, контакт переключения — Ag. Конструкция обеспечивает герметичность и долговременную эксплуатацию в агрессивных условиях благодаря уровню защиты IP65.

Функциональные особенности

Устройство выполняет включение, выключение или переключение электроцепи при достижении заданной точки дифференциального давления. Настройка осуществляется с помощью поворотного колесика с цифровой разметкой в пределах 1–10 мбар; минимальный шаг установки и интервал срабатывания — 0,5 мбар. Встроенный измерительный штуцер Ø9 упрощает подключение к системе.

Монтаж и эксплуатация

Реле допускает установку в разных монтажных ориентациях; оптимальное положение — вертикальное. При установке в других положениях необходимо учитывать отклонение точки срабатывания в пределах ±15% от заданного значения. Допустимый температурный диапазон эксплуатации: −15 °C…+70 °C.

Применение

Модель LGW 10 A4/2 G3 (арт. 232717) применяется для контроля дифференциального давления в горелочных и теплообменных системах, где требуется точная коммутация при малых перепадах давления и высокий уровень защиты электрических компонентов.
