Реле давления Dungs LGW 10 A2 клеммное соединение

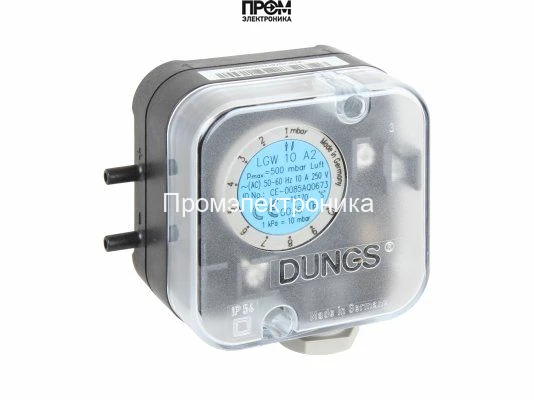

Реле давления Dungs LGW 10 A2 M — арт. 272336

Реле давления Dungs LGW 10 A2 M — компактное клеммное устройство для контроля и безопасности газовых топочных агрегатов. Предназначено для точного управления дифференциальным давлением воздуха и неагрессивных газов (кроме технических горючих газов) с выдачей электрического сигнала на блок управления при достижении заданной точки срабатывания.

Ключевые технические параметры

• Максимальное допустимое давление: 500 mbar;
• Диапазон настройки: 1–10 mbar;
• Гистерезис/срабатывание: от 0 до 0,5 mbar;
• Рабочая температура: от −15 °C до +70 °C;
• Класс по EN 1854: S;
• Защита корпуса: IP54 (возможна комплектация IP65 по заказу);
• Клеммное соединение для удобства подключения;
• Артикул: 272336 — оригинальная маркировка модели.

Принцип работы и назначение

Реле реагирует на изменение дифференциального давления в вентиляционных и приводных контурах, включая, но не ограничиваясь, линиями подачи воздуха в топочных агрегатах. При достижении заданной точки переключения реле включает, отключает или переключает электрические контакты, формируя управляющий сигнал для автоматических блоков контроля и систем безопасности.

Конструкция и материалы

• Корпус выполнен из прочного поликарбоната, обеспечивающего механическую стойкость и электропро­водимость защиты;
• Мембрана изготовлена из высокочувствительного НБК, обеспечивающего точное восприятие малых перепадов давления;
• Регулировочное колесико с разметкой обеспечивает быстрый и наглядный ввод требуемой точки переключения без демонтажа оборудования;
• Клеммное исполнение упрощает монтаж и обслуживание, снижая время простоя при замене или проверке.

Условия эксплуатации

Реле рассчитано на работу в диапазоне температур −15…+70 °C и предназначено для среды: воздух и неагрессивные газы (исключая технические горючие газы). Конструкция соответствует классу S по EN 1854, что подтверждает пригодность для систем с повышенными требованиями к безопасности.

Монтаж и обслуживание

Установка осуществляется посредством стандартного крепления и клеммного подключения. Регулировка точки срабатывания выполняется с помощью регулирующего колеса. Реле допускает эксплуатацию в условиях с пылью и брызгами (IP54); при необходимости возможно исполнение с повышенной защитой IP65 для уличных и агрессивных сред.

Преимущества модели

• Высокая чувствительность и точность регулировки (0–0,5 mbar);
• Широкая область применения в системах контроля подачи воздуха;
• Компактность конструкции и простота монтажа благодаря клеммному соединению;
• Надежные материалы корпуса и мембраны для долговременной эксплуатации.
