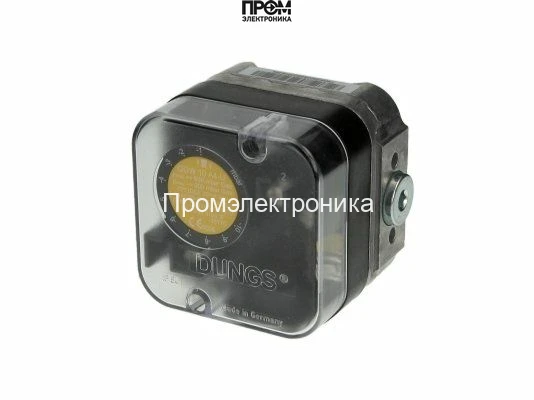

Реле давления Dungs GGW 10 A4-U

Реле давления Dungs GGW 10 A4-U — артикул 240358

Реле давления Dungs GGW 10 A4-U (артикул 240358) предназначено для точного контроля дифференциального давления газов и воздуха в топочных и вентиляционных системах. Модель разработана для работы в условиях пониженного давления (вакуум), соответствует требованиям европейского стандарта EN 1854 и обеспечивает стабильное переключение электрической цепи при изменении давления.

Ключевые характеристики

• Производитель: Dungs
• Код товара: 240358
• Допустимое давление: до -500 mbar
• Регулировка срабатывания: от -1 до -10 mbar
• Интервал срабатывания (дифференциал): 0–0,5 mbar
• Рабочие среды: газы семейств 1–3, дымовые и нейтральные газы, воздух
• Температурный диапазон эксплуатации: от -15 °C до +70 °C
• Типы резьбового соединения: G1/4 и G1/8
• Степень защиты корпуса: IP54
• Контакты: позолоченные для надежной передачи сигнала

Функциональные особенности

Реле Dungs GGW 10 A4-U реагирует на изменение дифференциального давления, в том числе при падении ниже атмосферного. Механизм переключения выполнен с учетом минимального гистерезиса: интервал срабатывания 0–0,5 mbar обеспечивает высокую точность при контроле стабильно малых перепадов. Установка требуемых значений осуществляется с помощью шкалы и удобного колесика для точной настройки в диапазоне -1…-10 mbar.

Конструкция и надежность

Корпус реле изготовлен из стойких материалов, защищающих внутренние элементы от внешних воздействий, что подтверждается степенью защиты IP54. Позолоченные контакты обеспечивают длительную работу без коррозии и устойчивую передачу электрического сигнала. Конфигурация резьбовых входов G1/4 и G1/8 упрощает монтаж на существующие трубопроводы и коллекторы.

Применение и монтаж

• Контроль дифференциального давления в газо- и дымоходных каналах
• Использование в системах отопления и вентиляции, где требуется работа в вакууме
• Интеграция в автоматические системы управления горением и безопасности

Монтаж и настройка осуществляются с учётом выбранного диапазона регулировки; для точной наладки используется шкала и колесико на корпусе. Реле поставляется в комплекте с необходимыми уплотнениями и крепёжными элементами (комплектность уточняется при заказе).

Преимущества модели

• Высокая точность срабатывания при малых перепадах давления
• Работа в вакууме до -500 mbar
• Устойчивость к внешним воздействиям (IP54)
• Позолоченные контакты для надежной коммутации
• Удобная и быстрая настройка параметров

Реле давления Dungs GGW 10 A4-U (артикул 240358) — оптимальное технически выверенное решение для контроля дифференциального давления в системах, требующих работы в пониженном давлении.
