Реле давления Dungs GGW 10 A4-U/2

Реле давления Dungs GGW 10 A4‑U/2 — арт. 248691

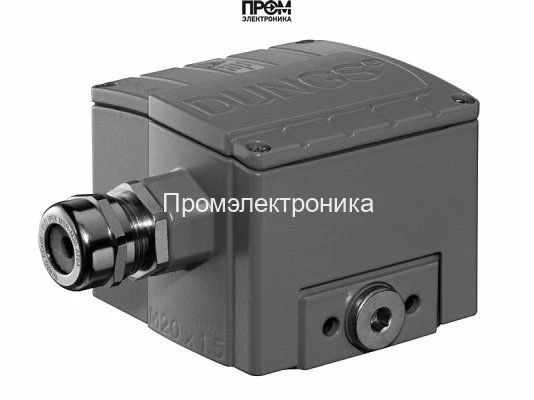

Реле давления Dungs GGW 10 A4‑U/2 (248691) — специализированное устройство для точного контроля дифференциального давления газа и воздуха в промышленных отопительных и вакуумных системах. Модель спроектирована для стабильной работы в условиях переменного давления и соответствует европейскому стандарту EN 1854, что гарантирует соответствие эксплуатационным требованиям по надежности и безопасности.

Ключевые характеристики

• Максимальное давление: −500 мбар;
• Регулировка диапазона: от −1 до −10 мбар;
• Интервал срабатывания: 0–0,5 мбар;
• Типичные среды: газ семейства 1–3, дымовые и нейтральные газы, воздух;
• Температурный диапазон эксплуатации: −15 °C … +70 °C;
• Подключения: резьбы G1/4 и G1/8; установка на трубу с внешней резьбой R1/4;
• Соответствие: EN 1854.

Конструкция и материалы

Корпус реле выполнен из алюминиевого литья и закрыт оцинкованным кожухом, что повышает механическую прочность и защищает от коррозии. Чувствительная мембрана изготовлена из бутадиен‑нитрильного каучука, обеспечивающего долговременную стабильность показаний при цикличных изменениях давления. Контактная группа с позолоченными контактами гарантирует надежную передачу электрического сигнала и минимизирует контактные потери в условиях высокочувствительных цепей управления.

Функциональные преимущества

• Высокая чувствительность и точность срабатывания при малых перепадах давления (0–0,5 мбар);
• Надёжная коммутация благодаря качественным контактам и продуманной механике;
• Универсальные резьбовые подключения G1/4 и G1/8 для быстрой интеграции в существующие трубопроводы;
• Работа в широком температурном диапазоне (−15…+70 °C) — пригодно для наружных и внутренних инженерных систем;
• Металлический корпус и оцинкованный кожух повышают устойчивость к пыли и влаге.

Установка и настройка

Для настройки предусмотрены удобное колесико и шкала, позволяющие точно задать требуемый дифференциал. Реле устанавливается на трубу с внешней резьбой R1/4 с возможностью изменения положения, что облегчает монтаж в ограниченном пространстве. Конструкция допускает применение в системах, где требуется чувствительный контроль давления дымовых газов и газообразного топлива семейства 1–3.

Применение

Модель GGW 10 A4‑U/2 подходит для контроля дифференциального давления в промышленных котельных, воздухообменных системах, вакуумных установках и других технологических схемах, где критична точность и стабильность переключений при малых перепадах давления.
