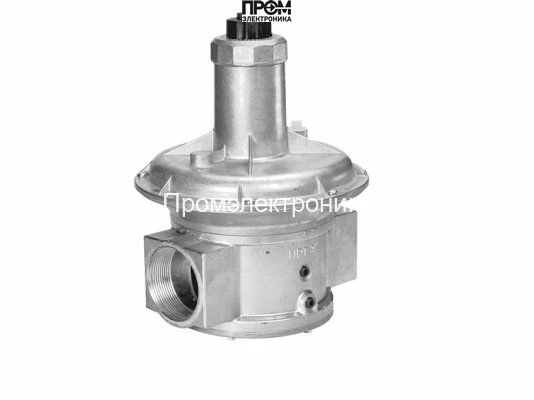

Регулятор нулевого давления Dungs FRN 515

Регулятор нулевого давления Dungs FRN 515 — Арт: 103044

Кратко: Регулятор нулевого давления Dungs FRN 515 — прецизионное устройство для поддержания стабильного выходного давления в диапазоне -3…5 мбар. Предназначен для работы с газами 1‑3 семейства и нейтральными средами, соответствует EN 88‑1 и DIN 3380, обладает высокой надежностью и устойчивостью к внешним условиям.

Особенности и преимущества

• Регулируемая пружина обеспечивает точную настройку выходного давления в пределах -3…5 мбар.
• Класс A, группа 2 по EN 88‑1 — подтвержденная точность и стабильность работы.
• Компенсационная мембрана для учета входного давления повышает точность регулировки и стабильность расхода.
• Большой коэффициент расхода обеспечивает минимальные потери и оптимальную пропускную способность при изменении нагрузки.
• Удобство монтажа: резьбовые фланцы Rp 1 1/2 и обязательное вертикальное положение «головы» упрощают установку и обслуживание.

Технические характеристики

• Арт: 103044
• Диапазон настройки: -3…5 мбар
• Рабочие среды: газы 1–3 семейства, нейтральные среды
• Соответствие: EN 88‑1, DIN 3380
• Класс/группа: класс A, группа 2 (EN 88‑1)
• Максимальное избыточное давление: до 500 мбар
• Температурный диапазон: от -15 °C до +70 °C
• Подключение: резьбовые фланцы Rp 1 1/2

Конструкция и материалы

Корпус и несущие элементы выполнены из алюминия и стали, что обеспечивает прочность конструкции и долговечность при эксплуатации в диапазоне рабочих температур. Уплотнения и диафрагмы изготовлены из НБК, что гарантирует герметичность и стойкость к химическим воздействиям. В конструкции предусмотрена мембрана для компенсации входного давления, обеспечивающая корректную работу при изменениях давления на входе.

Монтаж и эксплуатация

Монтаж регулятора предполагает вертикальное положение «головы» и соединение через резьбовые фланцы Rp 1 1/2. Регулировка осуществляется с помощью регулируемой пружины, позволяющей точно задать требуемое выходное давление. Устройство рассчитано на эксплуатацию в температурном диапазоне от -15 °C до +70 °C и выдерживает избыточное давление до 500 мбар.

Регулятор Dungs FRN 515 сочетает точность регулировки, высокую пропускную способность и простоту монтажа, что делает его оптимальным выбором для ответственных газовых систем, требующих стабильного нулевого давления.
