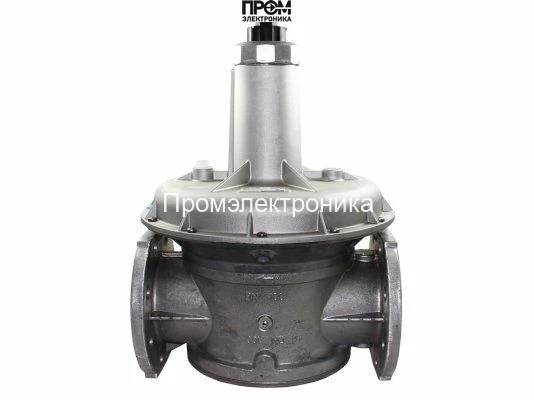

Регулятор нулевого давления Dungs FRN 5100

Регулятор нулевого давления Dungs FRN 5100 — арт. 241760

Регулятор нулевого давления Dungs FRN 5100 (арт. 241760) — специализированное устройство для точного поддержания и регулирования нулевого (или близкого к нулю) выходного давления в газовых системах. Модель оснащена регулируемой пружиной и внутренним импульсом выходного давления, что обеспечивает высокую чувствительность к изменениям входного давления и стабильность рабочего параметра при колебаниях подачи газа.

Ключевые технические характеристики

• Класс и стандарт: класс A, гр.2 по EN 88-1; соответствует DIN 3380;
• Рабочая среда: газы семейств 1–3 или нейтральные среды;
• Максимальное допустимое давление: 500 мбар;
• Диапазон выходного давления: −3 … 5 мбар;
• Температура окружающего воздуха: от −15 °C до +70 °C;
• Подключение: фланцевое соединение DN 100;
• Положение установки: вертикальное.

Конструкция и материалы

FRN 5100 выполнен с применением прочных коррозионностойких материалов: корпус и фланцы — алюминий и сталь, уплотнения и мембраны — бутaдиен-нитрильный каучук (NBR). Встроенная пружина в сочетании с мембраной компенсирует влияние колебаний входного давления, обеспечивая равномерное и предсказуемое поведение регулятора. Наличие отверстия для измерения хода упрощает проведение пусконаладочных работ и контроля параметров без демонтажа узла.

Монтаж и эксплуатация

• Фланцевое подключение DN 100 обеспечивает надежную механическую фиксацию и герметичность в технологической линии.
• Для корректной работы регулятор устанавливается в вертикальном положении, что гарантирует нормальную работу мембранно-пружинного узла.
• Диапазон рабочих температур и широкая область применения делают FRN 5100 пригодным для использования в разнообразных промышленных газовых системах, где требуется точная настройка нулевого давления.

Преимущества модели

• Высокая пропускная способность при сохранении стабильности выходного давления;
• Чувствительная и тонкая настройка благодаря регулируемой пружине и внутреннему импульсу;
• Надежная компенсация входного давления за счет встроенной мембраны;
• Удобство контроля хода и настройки через штатное измерительное отверстие;
• Долговечные материалы, устойчивые к воздействию газа.

Регулятор нулевого давления Dungs FRN 5100 (арт. 241760) предназначен для интеграции в автоматизированные газовые системы, где критична точность поддержания минимальных положительных или отрицательных давлений. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
