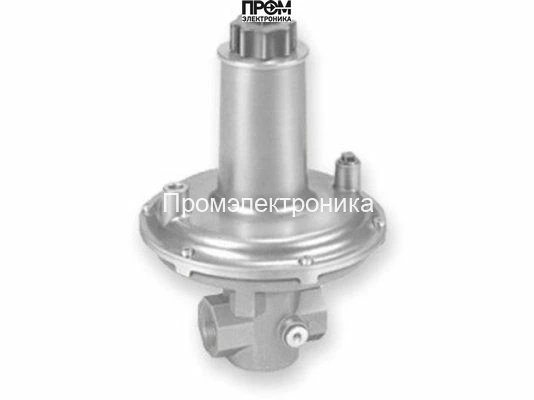

Регулятор давления Kromschroder VGBF 15R40-1
VGBF 15R40-1 · артикул 86044010. Регулятор давления газа: поддерживает заданное выходное давление в газопроводе при изменяющемся потреблении.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 86044010
- Серия
- VGBF
- Тип
- Регулятор давления
- Номинальный диаметр
- DN 15
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 4 bar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Регулятор давления Kromschroder VGBF 15R40-1
VGBF 15R40-1 · артикул 86044010. Регулятор давления газа: поддерживает заданное выходное давление в газопроводе при изменяющемся потреблении.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор давления |
| Номинальный диаметр | DN 15 |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 4 bar |
Применение и подбор
Проверьте минимальное и максимальное входное давление, требуемую уставку и расход в обоих крайних режимах.
Диапазон выходного давления зависит от пружины и исполнения. Обозначение корпуса не заменяет проверку установленной пружины и заводской настройки.
Монтаж и ввод в работу
Не допускайте механической нагрузки от труб и попадания загрязнений внутрь. Сапун должен оставаться открытым и защищённым от воды и загрязнения.
Импульсная линия и монтажное положение выбираются по модели: нельзя переносить схему с другой разновидности регулятора.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| Регулятор давления | Поддерживает давление. |
| Запорный клапан | Выполняет отдельную функцию отключения. |
| Пружина / диапазон | Определяют допустимую уставку в конкретном исполнении. |
FAQ по выбору и эксплуатации
Можно ли заказать регулятор без указания уставки?
Для правильного подбора нужны выходное давление и диапазон настройки; при замене — маркировка пружины или шильдик.
Можно ли закрыть отверстие сапуна?
Нет. Работа регулятора связана с давлением в надмембранной полости; отверстие должно быть защищено от загрязнения, но не перекрыто.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VGBF 15R40-1: техническое описание
Kromschroder VGBF 15R40-1 — регулятор давления. Регулятор понижает и стабилизирует давление газа после себя в пределах рабочей настройки. Он не является отсечным клапаном, если такая функция прямо не указана.
Гидравлическое исполнение регулятора: номинальный диаметр — DN 15; присоединение к трубопроводу — внутренняя резьба Rp; максимальное входное давление pᵤ — Максимальное входное давление pu: 4 бар. Оно задаёт допустимое входное давление и интерфейс подключения к газовой линии.
Для применения сверяют входное и требуемое выходное давление, расход, DN, присоединение, ориентацию и диапазон настройки пружины.
Для заказа и проверки исполнения используют восьмизначный артикул 86044010 и полное обозначение VGBF 15R40-1. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VGBF 15R40-1
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VGBF | Тип | Регулятор давления |
| 15 | Номинальный диаметр | DN 15 |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| 40 | Входное давление | Максимальное входное давление pu: 4 bar |
Характеристики
- Наименование
- Регулятор давления Kromschroder VGBF 15R40-1
- Артикул производителя
- 86044010
- Серия
- VGBF
- Тип
- Регулятор давления
- Номинальный диаметр
- DN 15
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 4 bar
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VGBF 15R40-186044010 | VGBF 150F10-3Z86053211 | VGBF 15R40-1Z86044011 |
|---|---|---|---|
| Номинальный диаметр | DN 15 | DN 150 | DN 15 |
| Присоединение к трубопроводу | Внутренняя резьба Rp | Фланец по ISO 7005 | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 4 bar | Максимальное входное давление pu: 1 bar | Максимальное входное давление pu: 4 bar |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VGBF 15R40-1 · 86044010 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74922181 | Комплект запасных частей VGBF 15..40Spare part pack VGBF 15..40 | 1 |
| 2 | 75421911 | Пружина 5-12,5 мбар, -Spring 5-12,5 mbar, - | 1 |
| 2 | 75421921 | Пружина 10-30 мбар, красныйSpring 10-30 mbar, red | 1 |
| 2 | 75421931 | Пружина 25-45 мбар, жёлтыйSpring 25-45 mbar, yellow | 1 |
| 2 | 75421941 | Пружина 40-60 мбар, зелёныйSpring 40-60 mbar, green | 1 |
| 2 | 75421951 | Пружина 55-75 мбар, синийSpring 55-75 mbar, blue | 1 |
| 2 | 75442046 | Пружина 70-90 мбар, чёрныйSpring 70-90 mbar, black | 1 |
| 2 | 75442047 | Пружина 85-105 мбар, белыйSpring 85-105 mbar, white | 1 |
| 2 | 75442048 | Пружина 100-160 мбар, чёрный/красныйSpring 100-160 mbar, black/red | 1 |
| 2 | 75442049 | Пружина 150-230 мбар, чёрный/жёлтыйSpring 150-230 mbar, black/yellow | 1 |
| 2 | 75442050 | Пружина 220-350 мбар, чёрный/зелёныйSpring 220-350 mbar, black/green | 1 |
| 4 | 74952359 | Тарелка мембраны VGBF15 /BDiaphragm plate VGBF15 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
