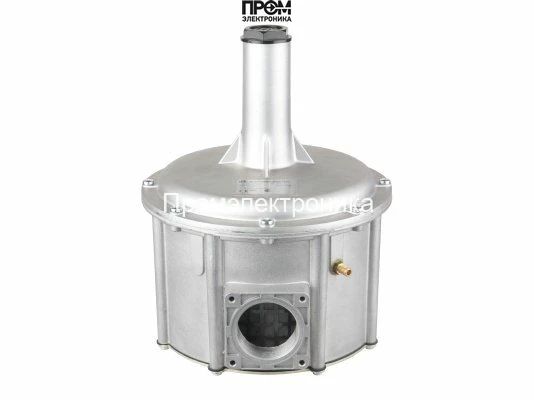

Регулятор давления газа Giuliani Anello FGDR50

Регулятор давления газа Giuliani Anello FGDR50 — Арт: 009.0225.101

Регулятор давления Giuliani Anello FGDR50 (арт. 009.0225.101) предназначен для автоматического поддержания стабильного выходного давления в газовых системах независимо от колебаний входного давления и изменяющегося расхода. Модель разработана в соответствии с европейским стандартом EN 88-1 и обеспечивает точную и надежную работу в диапазоне 10–35 мбар.

Ключевые технические характеристики

• Рабочий диапазон выхода: 10–35 мбар;
• Максимальное давление в магистрали: 500 мбар;
• Точность регулировки: класс A;
• Механическая прочность: соответствует EN 13611;
• Присоединительная резьба: Rp 2;
• Конструкция фиксации: фланцы для надежного монтажа;
• Рабочая температура: от −15 до +60 °C;
• Монтаж: с горизонтальной мембраной.

Конструкция и принципы работы

Регулятор FGDR50 оснащён тремя мембранами — рабочей, компенсационной и предохранительной. Рабочая мембрана обеспечивает основное поддержание выходного давления, компенсационная компенсирует изменения входного давления, а предохранительная мембрана предотвращает утечку газа при повреждении рабочей мембраны. Привод регулирования реализован через растяжение пружины, что обеспечивает стабильность настройки и долговечность механической части.

Функциональные элементы и монтаж

Для точной установки и контроля давления регулятор оборудован штуцерами и регулировочным винтом. Резьба Rp 2 и монтаж с помощью фланцев упрощают интеграцию в существующие газопроводы. Смонтированная горизонтально мембрана обеспечивает корректную работу при стандартных схемах установки. Конструкция рассчитана на минимальное техническое обслуживание при длительной эксплуатации.

Применение и совместимость

FGDR50 предназначен для природного, сжиженного и других неагрессивных газов в автоматических газовых установках с давлением до 0,5 бар. Регулятор показан в системах, где критична точность поддержания низкого рабочего давления и устойчивость к колебаниям входного давления. Благодаря классу A по точности и конструктивной защите устройство подходит для ответственных участков газопроводов, требующих стабильной подачи газа.

Преимущества модели FGDR50

• Высокая точность регулирования и стабильность работы;
• Защита от утечек при повреждении мембраны;
• Устойчивость к перепадам входного давления за счёт компенсационной мембраны;
• Простота монтажа и фиксации благодаря фланцам и резьбе Rp 2;
• Рабочий диапазон и температурная стойкость для широкого спектра задач.

Регулятор давления Giuliani Anello FGDR50 (009.0225.101) — оптимальное решение для технически требовательных газовых установок, где важны точность, безопасность и надёжность. компания Промэлектроника официальный дилер (sales@prom-elec.com)
