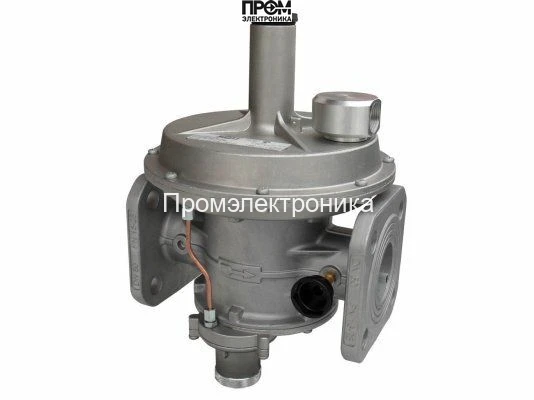

Регулятор давления газа Madas RB50Z R150

Регулятор давления газа Madas RB50Z R150 — точная настройка и надежная защита системы

Регулятор давления газа Madas RB50Z R150 разработан для управления подачей газа в горелочные устройства котлов отопления и других промышленных агрегатов, где требуется стабильное выходное давление и надежная защита от перепадов. Компактные габариты (22.5×23×33.8 см) и соединение DN50 обеспечивают простую интеграцию в существующие трубопроводы и узлы учета.

Ключевые характеристики

• Диапазон выходного давления: 85–180 мбар;
• Настройка сбросного (предохранительного) клапана: 98–260 мбар;
• Максимальное избыточное давление (выдерживает): до 6000 мбар;
• Максимальный расход газа: 1500 нм³/ч;
• Настройки по снижению давления: 35–110 мбар;
• Настройки по превышению давления: 90–260 мбар;
• Диапазон рабочей температуры: от −40 °C до +60 °C;
• Соединение: DN50;
• Габариты: 22.5 × 23 × 33.8 см.

Принцип работы и назначение

Madas RB50Z R150 поддерживает заданное выходное давление путем точной регулировки потока газа и оперативного срабатывания сбросного клапана при превышении пороговых значений. Конструкция регулятора адаптирована к большим расходам до 1500 нм³/ч и выдерживает значительные избыточные давления, что повышает безопасность работы котельных установок и промышленных горелок.

Преимущества модели

• Точность регулировки в диапазоне 85–180 мбар обеспечивает стабильность горения и оптимальную работу теплообменников;
• Широкий диапазон настройки сбросного клапана (98–260 мбар) дает гибкость при проектировании защитных схем;
• Высокая прочность к избыточному давлению (до 6000 мбар) минимизирует риск аварий при аварийных гидравлических воздействиях;
• Рабочая температура от −40 до +60 °C делает регулятор пригодным для эксплуатации в разнообразных климатических условиях;
• Компактные габариты и стандартное соединение DN50 упрощают монтаж и техническое обслуживание.

Рекомендации по интеграции

Madas RB50Z R150 целесообразно устанавливать в линиях подачи газа перед горелочными устройствами и узлами учета, где требуется точная стабилизация давления. При проектировании системы следует учитывать диапазоны настройки по снижению и превышению давления для корректной работы защитных механизмов.
