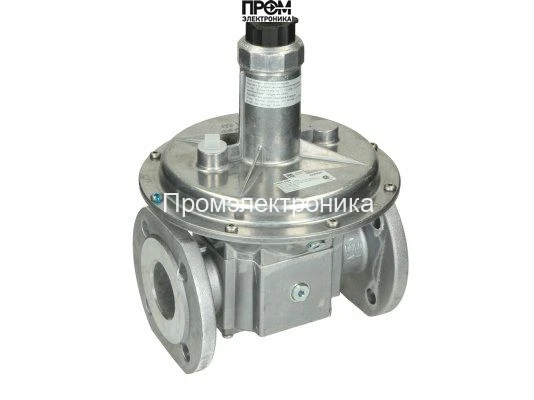

Регулятор давления газа Dungs FRU 5050

Регулятор давления газа Dungs FRU 5050 — Арт. 178940

Регулятор давления газа Dungs FRU 5050 предназначен для точной стабилизации давления в газовых установках при максимальном входном давлении до 150 мбар. Стандартная комплектация включает синюю пружину, настраиваемую в пределах 10–30 мбар; для рабочих точек вне этого диапазона (от 2,5 до 500 мбар) возможна комплектация пружинами с требуемыми характеристиками. Модель обеспечивает стабильную работу для газов семейств 1–3 и нейтральных сред.

Ключевые преимущества FRU 5050

• Высокая точность регулировки благодаря чувствительной мембране и оптимизированной балансировке узлов.
• Две мембраны: компенсационная мембрана для учета давления на входе и предохранительная мембрана для предотвращения утечек.
• Встроенная подготовка для внешнего подключения импульса через отдельную мембрану, обеспечивающая гибкие схемы управления.
• Удобство монтажа: фланцевое соединение DN 50 для надёжной установки в технологические магистрали.
• Устойчивость в широком температурном диапазоне эксплуатации: от −15 °C до +70 °C.

Технические характеристики

• Класс: A, гр. 2 по EN 88-1.
• Максимальное входное давление: 150 мбар.
• Регулируемое выходное давление (стандарт): 10–30 мбар (синяя пружина).
• Возможный диапазон регулировки при замене пружины: 2,5–500 мбар.
• Подключение: фланец DN 50.
• Рабочая среда: газы семейств 1–3 и нейтральные газы.
• Температура эксплуатации: −15…+70 °C.
• Материалы корпуса и деталей: алюминий, сталь, НБК (неблагородные контактные крепления).

Конструктивные особенности и монтаж

FRU 5050 выполнен в компактном корпусе с фланцевым присоединением DN 50, что упрощает интеграцию в существующие газовые трассы. Конструкция предусматривает возможность установки в различных положениях без ухудшения параметров регулирования. Наличие предохранительной мембраны и компенсатора входного давления повышает безопасность и надежность эксплуатации, снижая риск самопроизвольного повышения выходного давления при колебаниях подачи.

Рекомендации по использованию

Для выбора требуемого выходного давления вне стандартного диапазона 10–30 мбар необходимо подобрать пружину с необходимыми характеристиками. Устройство подходит для систем с требованием высокой точности поддержания давления и минимизации утечек при эксплуатации в диапазоне температур −15…+70 °C.
